☉ 适用范围

GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz，额定工作电压为380V（400V），（660V），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

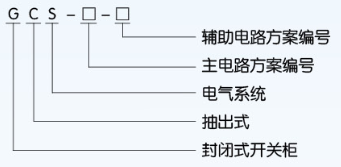

☉ 型号及含义

☉ 性能指标
装置的设计符合下列标准
IEC439-1低压成套开关设备和控制设备
GB7251低压成套开关设备
ZBK36001低压抽出式成套开关设备

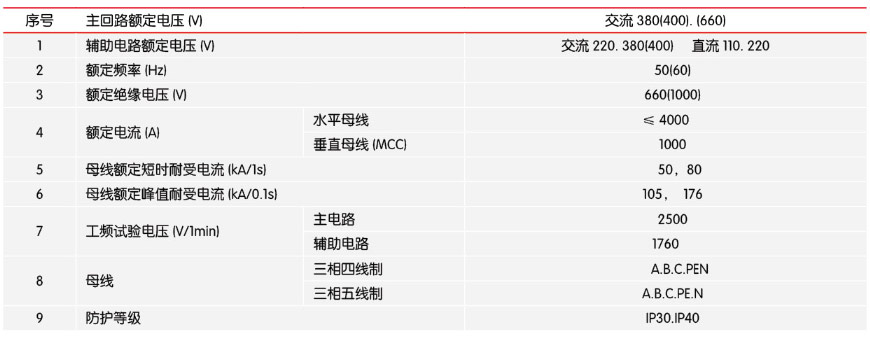

☉ 基本参数

☉ 主结构
1.主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和①9.2mm的安装孔，内部安装灵活方便。
2.主构架装配形式设计为两种，全组装式结构和部份（侧框和横梁）焊接式结构，供用户选择。
3.装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
4.水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
5.电缆隔室的设计使电缆上下进出均十分方便。

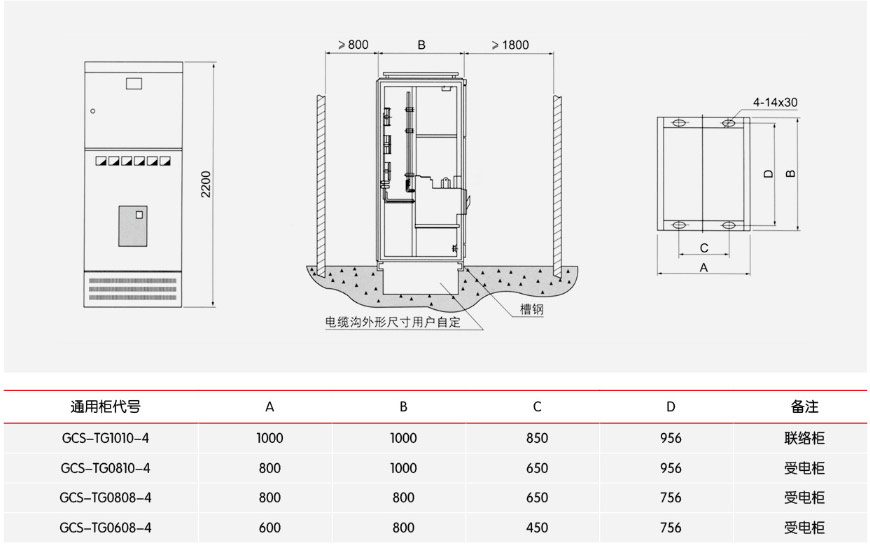

6.装置通用柜体的尺寸系列（见下表）：

☉ 功能单元
1.抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。
单元回路额定电流400A及以下。
2.抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
3.每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。
4.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
5.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
6.单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
7.抽屉单元设有机械联锁装置。

☉ 主要电器元件

主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
1.电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的F系列。AH型断路器具有性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
2.抽屉单元（电动机控制单元、部份馈电单元）断路器主选CM1、TG.TM30系列塑壳断路器，部份选用MOELLER公司生产的NZM-
100A系列。这些开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
3.隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁。
4.熔断器主选NT系列。
5.交流接触器选用B系列、LCI-D系列。

☉ 装置特点

1.提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
2.功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
3.母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
4.MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要。
5.装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便。
6.同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
7.抽屉单元有足够数量的二次插接件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。

☉ 辅助电路
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂（所）用电系统及厂矿企业、高层建筑内的低压配电系统。及厂矿辅助电路方案根据主电路方案分电源进线、馈线（PC]和电动机馈线（MCC）操作控制的功能单元进行设计。

☉ 安装与使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
1.产品的安装应按安装示意图进行（见附图）。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因有不平整时需平整后再连接紧固。

2.装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。

3.产品安装后投运前的检查与检验
（1）.检查柜面漆或其它覆盖材料（如喷塑）有否损坏，柜内是否干燥清洁。
（2）.电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。
（3）.主要电器的主辅触头的通断是否可靠、准确。
（4）.抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象。
（5）.抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气：置应动作正确，闭锁或解除均应可靠。
（6）.相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象。
（7）.抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽尼的接地触头比主触头先接触，拉出时接地触头比主触头后断开。
（8）.仪表的刻度整定、互感器的变比及极性应正确无误。
（9）.熔断器的熔芯规格应符合工程设计的要求。
（10）.保护的额定值及整定应正确，动作可靠。
（11）.用1000V兆欧表测绝缘电阻值不得低于1MΩ。
（12）.各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。

4.使用注意事项
（1）.装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
（2）.空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应断路器使用说明书进行维护和检修。
（3）.经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。

☉ 安装示意图

☉ 产品成套性
制造厂供货时应提供下列文件及附件：
1.装置清单
2.产品合格证
3.使用说明书
4.出厂试验报告
5.有关电气图纸
6.柜门钥匙、操作手柄及合同规定的备品配件
7.主要元器件的安装使用说明书

☉ 订货须知
订货合同包含以下内容：
1.产品的全型号包括主电路方案号和辅助电路方案号
2.主电路系统组合顺序图
3.辅助电路电气原理图
4.柜内元器件清单
5.电路中电压、电流、时间等整定参数
6.与产品正常使用不符的其它特殊要表
