☉ 适用范围

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

☉ 型号及含义

☉ 使用环境条件
◆ 周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃；
◆ 户内安装使用、使用地点的海拔高度不得超过2000m；
◆ 周围空气相对湿度在最高温度为+40℃时不超过50%，应在较低温度时允许有较大的相对温度（例如+20℃时为90%）考虑到由于温度的变化可能会偶然产生疑露的影响；
◆ 设备安装时与垂直面的倾斜度不超过5°：
◆ 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
◆ 用户有特殊要求时可与制造厂协商解决。

☉ 电气性能

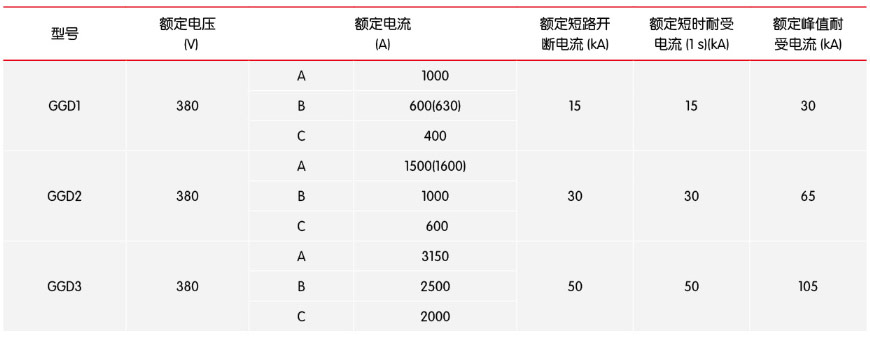

◆ 基本电气参数

◆ 主电路方案
GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。
其中：GGD1型49个方案123个规格
GGD2型53个方案107个规格
GGD3型27个方案68个规格
主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流至3150A，适合2000kVA及以下的配电变压器选用。
此外，为适应无功补偿的需要设计了GGJ1、GGJ2电寄补偿柜，其主电路方案4个，共12个规格。

◆ 辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分，BGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LM23D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

◆ 主母线
考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时可采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂按此规定制造样机并通过型式试验，当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用塘锡工艺处理。

◆ 电器元件选择
（1）GGD柜主要采用国内已能批量生产的较先进的电器元件，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10D、D220等，不选用已淘汰的产品。
（2）HD13BX和HS13BX型旋转操作式刀开关是NLS为满足BGGD柜独特结构的需要而设计的专用的元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
（3）如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
（4）为进一步提高主电路的动稳定能力，NLS 设计了GGD柜专用的ZM型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型Pp0合金材料热塑成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结成本低、强度高，解决了老产品爬电距离不够的缺陷。

☉ 结构特点
1.GGD型交流低压配电柜的柜体采用通用柜的形式，框架用8MF冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高了工作效率。
2.GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
4.柜门用转轴式活动铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5.装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
6.柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
7.柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8.柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40之间选择。

☉ 安装与使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，放置于适当的场所。
1.产品安装
产品的安装应按安装示意图进行（见附图2），基础槽钢和螺栓由用户自备，主母线整排镀锡安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其他措施，然后用螺栓坚固。

2.产品在安装完毕后投入运行前需进行如下项目的检查与试验
（1）.检查柜体面漆有无脱落，柜内是否干燥，清洁。
（2）.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
（3）.主要电器的主辅触头的通断是否可靠、准确。
（4）.仪表指示与互感器的变比及极性是否正确。
（5）.母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠。
（6）.辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否可靠准确。
（7）.电路的接点是否符合电器原理图要求。
（8）.保护电路系统是否符合要求。
（9）.用500伏兆欧表测量绝缘电阻值不得低于1兆欧。

3.使用注意事项

（1）.本产品为不靠墙安装，单面（正面）操作，双面开门维修低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作，检查和维修。
（2）.空气断路器经过多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维护和检修。

☉ 产品成套性
制造厂供货时应提供下列文件及附件：
1.装箱清单
2.产品合格证

3.使用说明书
4.出厂试验报告

5.有关电气图纸
6.柜门钥匙，操作手柄及合同单规定的备品备件。

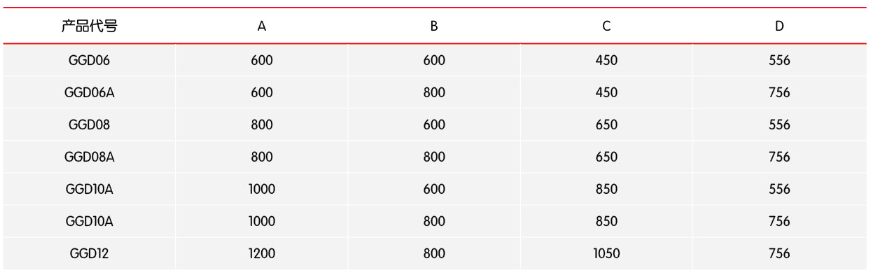

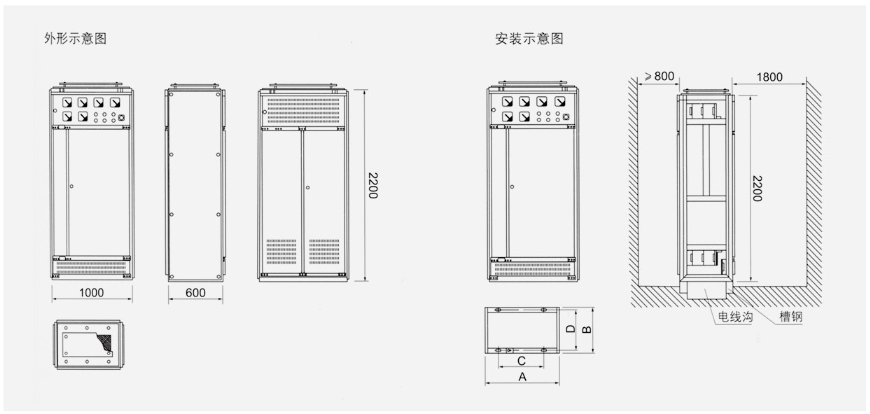

☉ 外形与安装示意图
