☉ 适用范围

产品各项指标符合GB3906《3-35kV交流金属封闭开关》、IEC298技术标准。

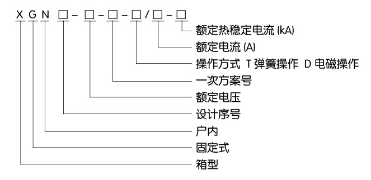

☉ 型号及含义

☉ 使用环境条件
◆ 环境温度上限+40℃下限-25℃（户内）；
◆ 海拔高度1000m；
（水海拔超过1000m时按DL/T593-1996《高压开关设备的共用订货技术导则》有关规定执行）；
◆ 相对湿度日平均值不大于95%，月平均值不大于90%；
◆ 地振烈度不超过8度；

◆ 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

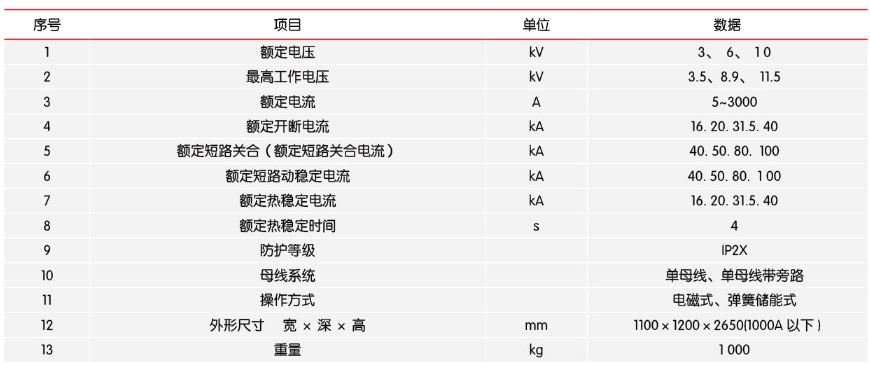

☉ 开关柜主要技术参数

☉ 结构与防误装置
1.结构
本开关柜为金属封闭箱型结构，柜体骨架由角钢焊接而成，柜内用钢板分隔成断路器室、母线室、电缆室、继电器室，并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况。为提高开关柜的技术性能，各主要元件进行了重新设计（如断路器、旋转式隔离开关等）。
根据柜体布置，继电器室可安装继电器，门上可装设信号继电器、指示仪表、信号灯，转换开关安装与操作小室，后部为母线室，下部为电缆室，用户可方便地进行接线。前面为断路器室，方便了开关柜的检修。柜体的内部机构参见图一、图二和产品说明书。
2.防误装置
“五防”功能即：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电关合接地开关；防止接地开关闭合时接通电源；防止误入带电间隔。
本开关柜采用了强制性机械闭锁方式，闭锁装置由支座、圆盘、面板、锁板、手柄、联杆等主要部件构成，具有性能可靠、功能齐全、结构简单、操作方便的特点，从而简便、有效地达到“五防”：
（）带红绿翻牌的控制开关（KW开关）使用于断路器方案，用于防止误分、误合断路器；
（2）只有在断路器确实分断后，才能将小手柄从“工作”位置拉出右旋至“分断闭锁”位置；分、合隔离开关；防止7带负荷分、合隔离开关。闭锁与反闭锁的可逆性具有双重的防误功能，即：小手柄处于“分断闭锁”位置时，只能合、分上下隔离开关，不能合断路，避免了误合断路器；
（3）当断路器及上下隔离开关均处于合闸状态，小手柄处于“工作”位置时，前后柜门不能打开，防止误入带电间隔；
（4）当上、下隔离开关未分闸，接地开关就不能合上，小手柄不能从“分断闭锁”位置旋至“检修”位置，可防止带电挂接地线；
（5）接地开关未分闸，上下隔离开关就不能合上，可防止带接地线合上、下隔离开关。

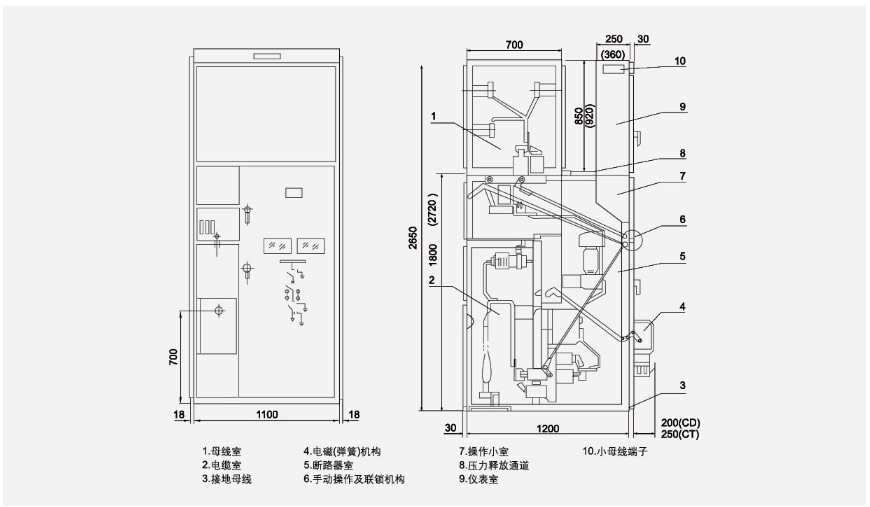

☉ XGN□-12/07D外形图（图1）

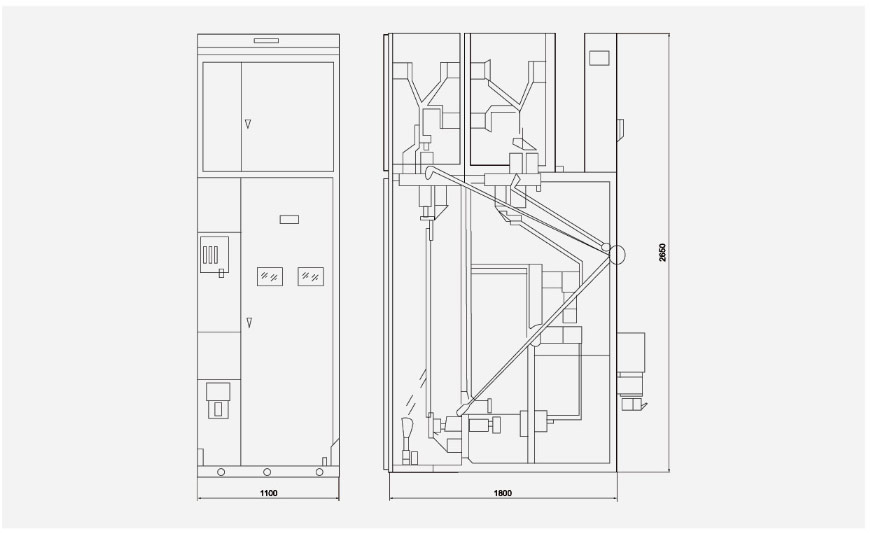

☉ XGN□-12（旁路电缆出线）外形图（图2）

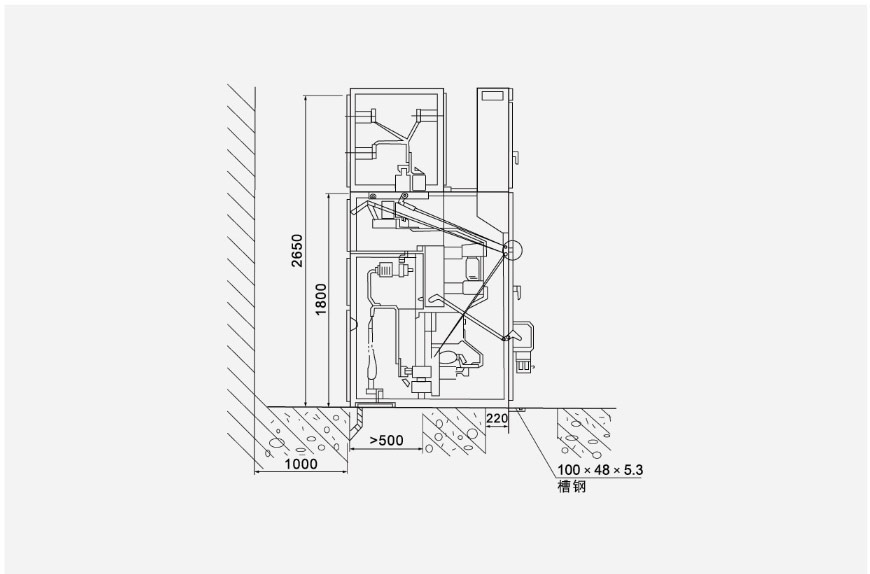

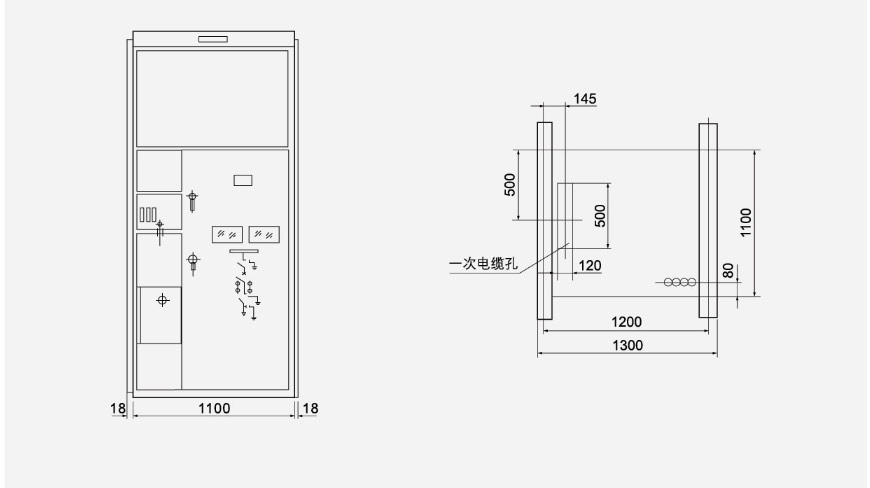

☉ 外形尺寸安装图
