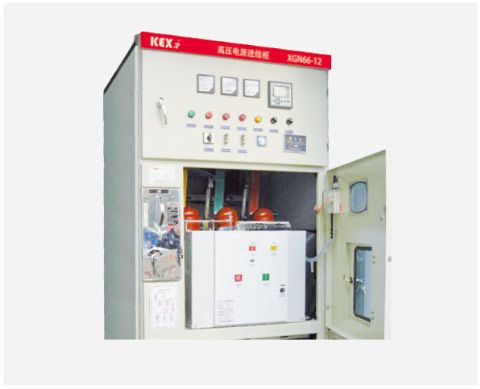

具有柜体体积小（仅普通开关柜体积的50%），断路器性能好，可靠性高，“五防”联锁机构可靠、简单等优点。

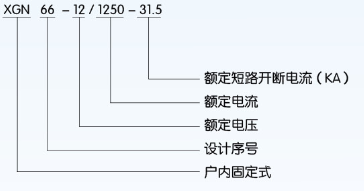

☉ 型号及含义

☉ 技术参数

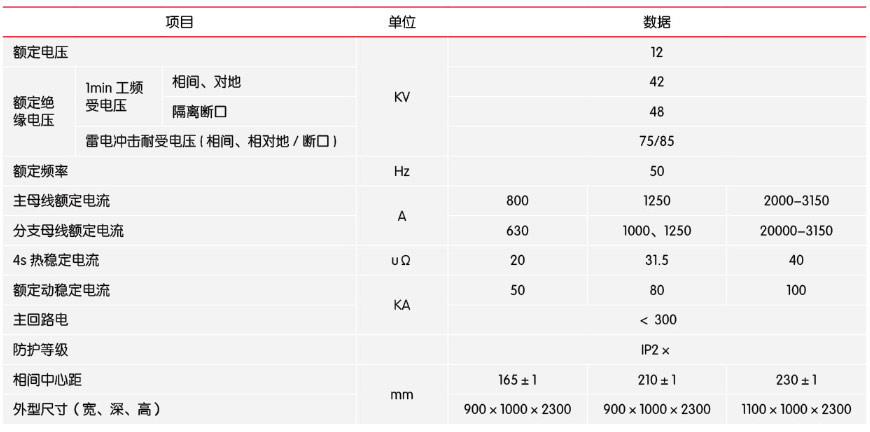

☼开关柜主要技术参数

注：若采用840宽，则需加绝缘隔板。

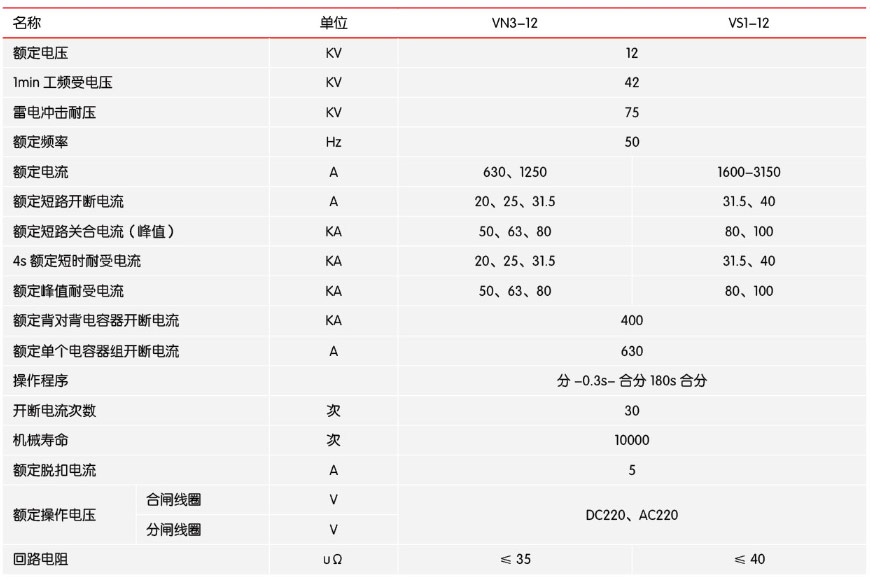

☼ ZN73-12型真空断路器主要技术参数

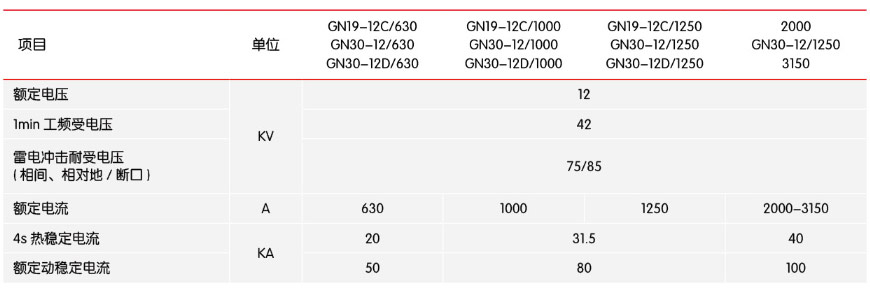

隔离开关技术参数见表

☉ 主要用途和适用范围
开关柜适用于3.6-12KV三相交流50Hz单母线分段的户内成套装置，作为接受和分配电能之用，并具有对电路进行控制，保护和监测等功能，可适用在各类型发电厂，变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭站中。

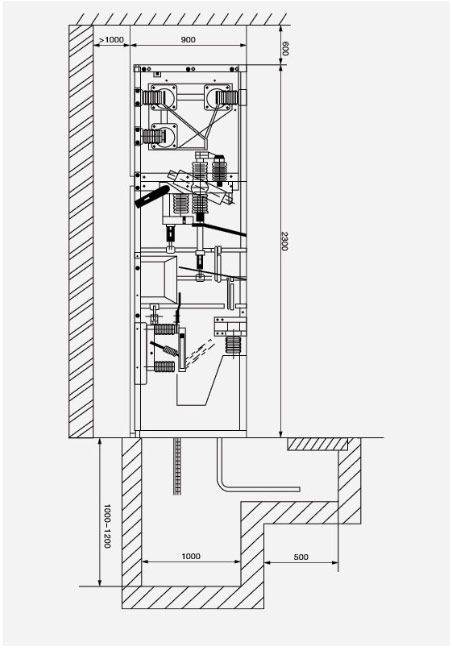

☉ 电缆进出线的布置参考图

☉ 产品结构

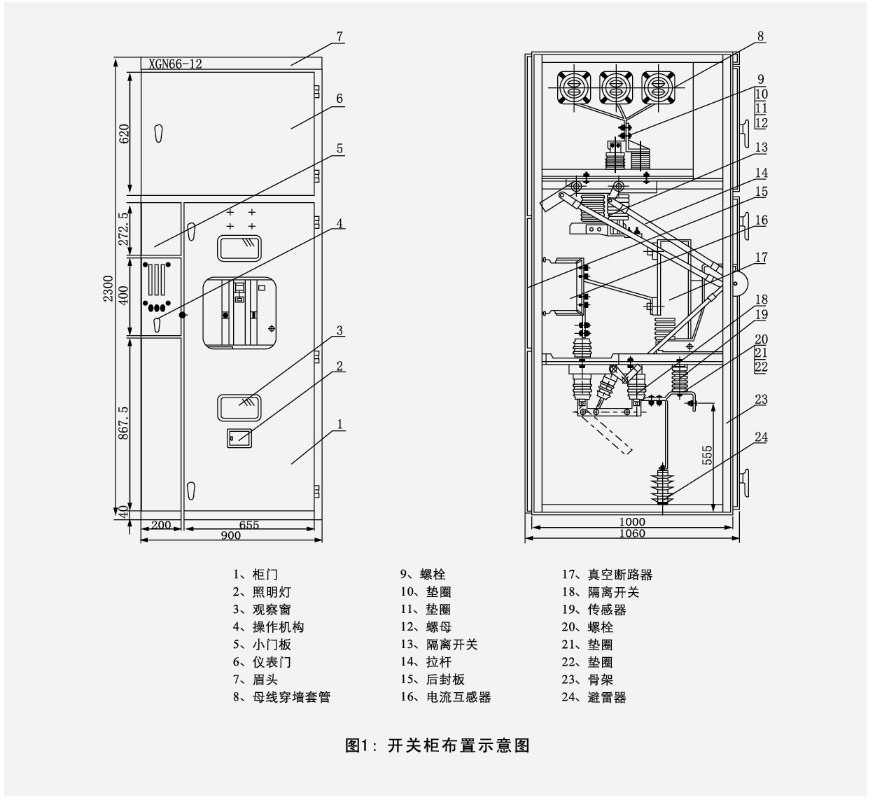

1、柜示意图见左下图
2、开关柜为箱式固定式结构，柜体由覆铝锌板经多重折弯后组装而成。开关柜后上部为主母线室，室顶部没有压力释放装置，前上部为低压室，小母线可从室底部用电缆连接，或在室顶布置铜管或钢棒；开关柜中下部通；母线室通过GN30型旋转式隔离开关与中下部保持电气连接；中部安装真空断路器，下部安装接地开关和出线侧隔离开关；后部安装电流互感器，电互感器，避雷器，一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜；隔离开关与接地开关在柜前右部操作。

☉ 主要结构和特点

☉ 安装

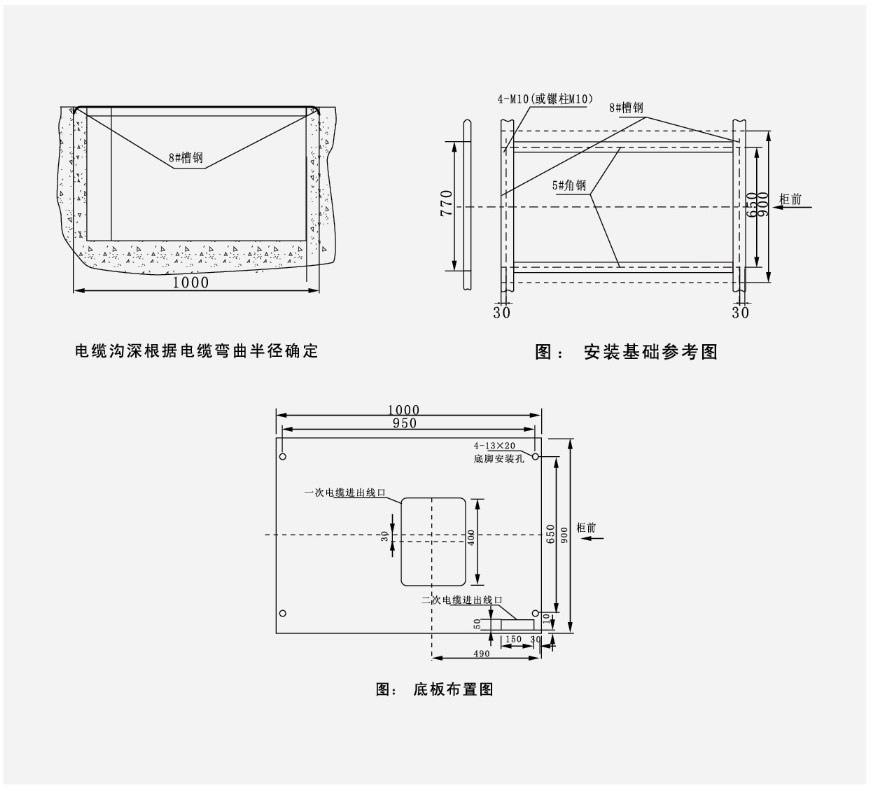

1、安装基础参考下图，基础槽钢突出地在1-3mm、每米范围内不平度不超过1.5mm，全长范围内不超过5mm。
2、将开关柜按顺序放置于基础上，调整好安装的位置，然后用M12螺栓或者用点焊方法进行固定死，柜与柜间用M8螺栓并紧。
3、拆开后盖板安装主母线和一次电源，端子接触面应注意清理干净并涂中性凡士林，安装好后封堵电缆孔。
4、连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连接导通，工作接地电阻应不大于1000 uΩ，保护接地电阻应不大于4Ω。
5、安装二次电缆，电缆由柜前底部引入，顺测壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。
6、清理柜内灰尘杂物。
