采用三工位SF6负荷开关组装，巧妙的左右进出线分置，最小的结构设计，最强的电缆配置功能，进出线可达8路。该分支箱既保留了传统分接箱的优点，又具有环网柜的部分优点，是城网改造的理想设备。体积小，免维护，技术经济性好，可靠性高，安装简单使用方便。带SF6负荷开关的电缆分支箱的特点在于：在箱体内有三个隔室，其中一个隔室密闭，密闭隔室中充有微增压六氟化硫气体，其中有一组以上负荷并关。负荷开关的操作机构位于操作驱动隔室内，电缆隔室内有电缆桩线及电缆终端，电缆终端与负荷开关连接。隔室密闭的负荷开关隔室内的负荷开关为转盘动静触点式负荷开关，每个负荷开关的转轴上固定在绕轴的对称扇形面有三层。电缆隔室内的电缆为三相一组，每组三个电缆终端平行依次斜下方分布，每个电缆终端与电缆桩线垂直相接，三个电缆桩线相互平行。密闭隔室有泄压管道。

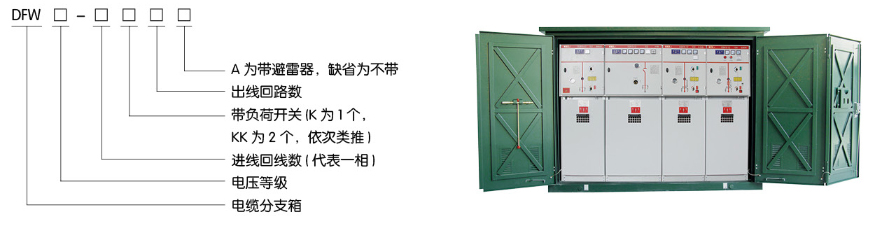

☉ 型号含义

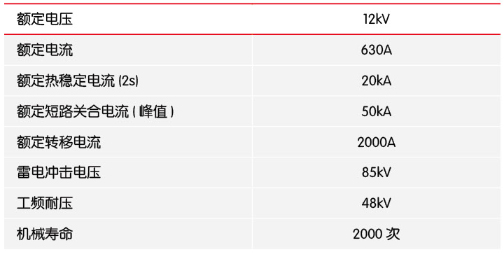

☉ 技术参数

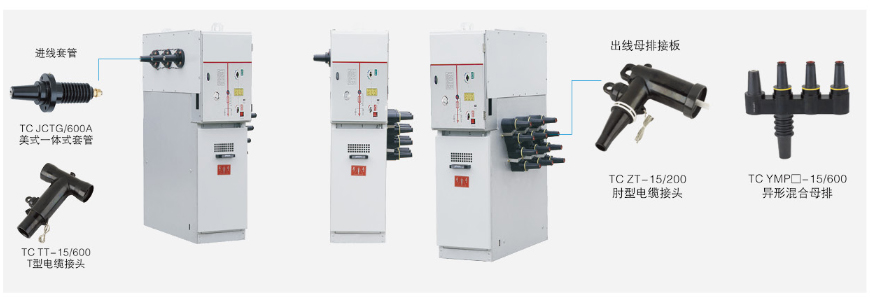

☉外形示意图

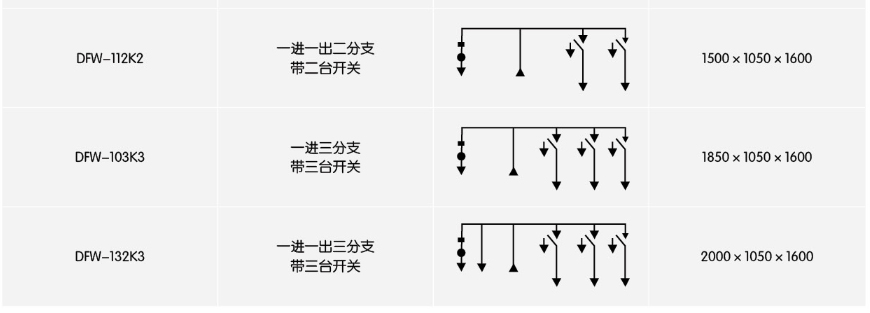

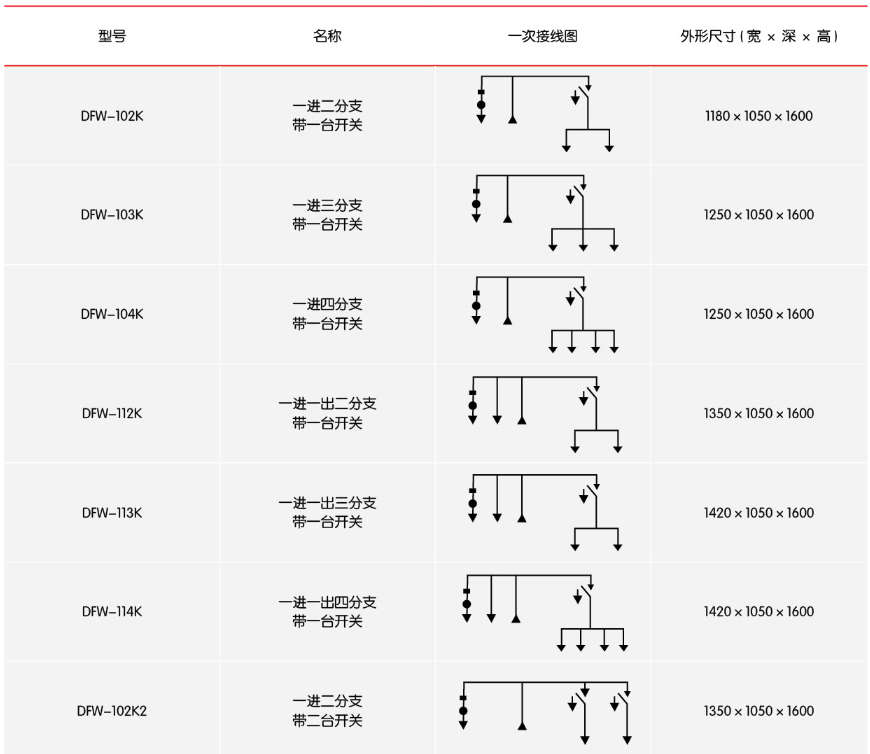

☉ 典型接线方案图

☉ 带SF6负荷开关的电缆分支箱结构示意图

☉ 带真空负荷开关（真空断路器）电缆分支箱

采用国产优质真空负荷开关组装，巧妙的左右进出线分置，最小的结构设计，最强的电缆配置功能，进出线可达8路。该分支箱既保留了传统分接箱的优点，又具有环网柜的部分优点，是城网改造的理想设备。体积小，免维护，技术经济性好，可靠性高，安装简单使用方便。
带真空负荷开关（真空断路器）电缆分支箱的特点在于：在箱体内有三个隔室，其中一个隔室密闭，负荷开关的操作机构位于分支箱正前方，可实现手动或者电动操作，电缆隔室内有电缆桩线及电缆终端，电缆终端与负荷开关连接，电缆隔室如设计方案需要可带熔断器保护，设计方案多元化，可实现遥测、遥控、遥信等功能。

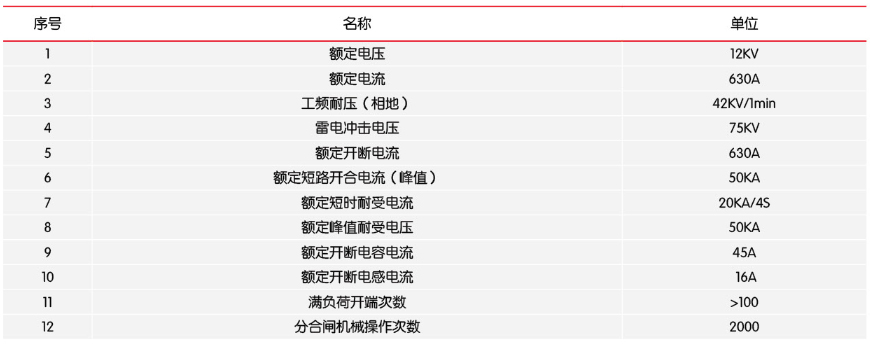

☉ 技术参数

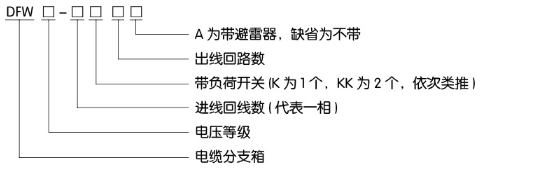

☉ 型号及含义

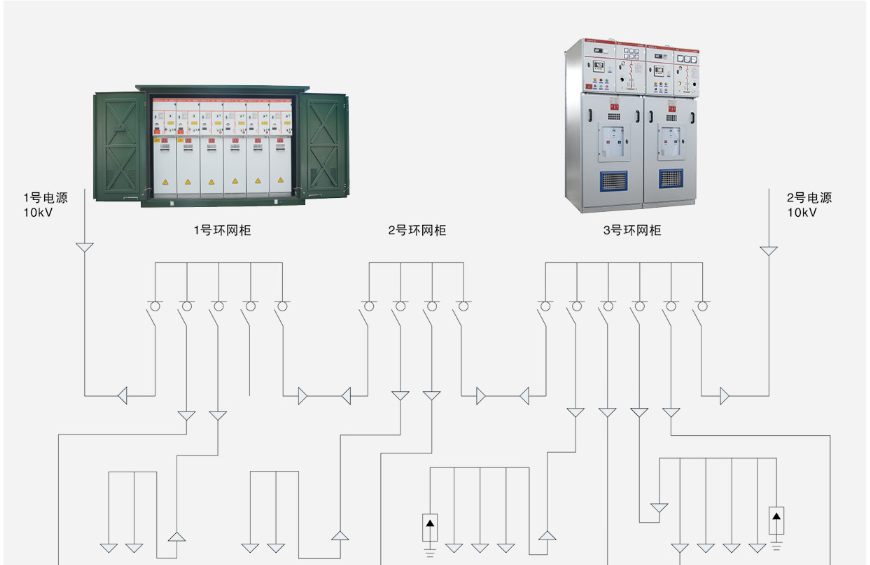

☉ 典型一次系统图
