☉ 使用条件

科迅公司生产的美式电缆分支箱，以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区、居民小区、城市人口密集区、商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A支回路两种。600A主回路采用旋入式螺栓固定连接；200A分支回路采用拔插式连接，且可以带负荷拔插。

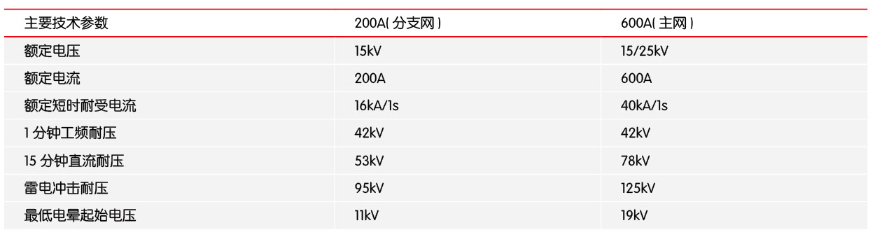

☉ 技术参数

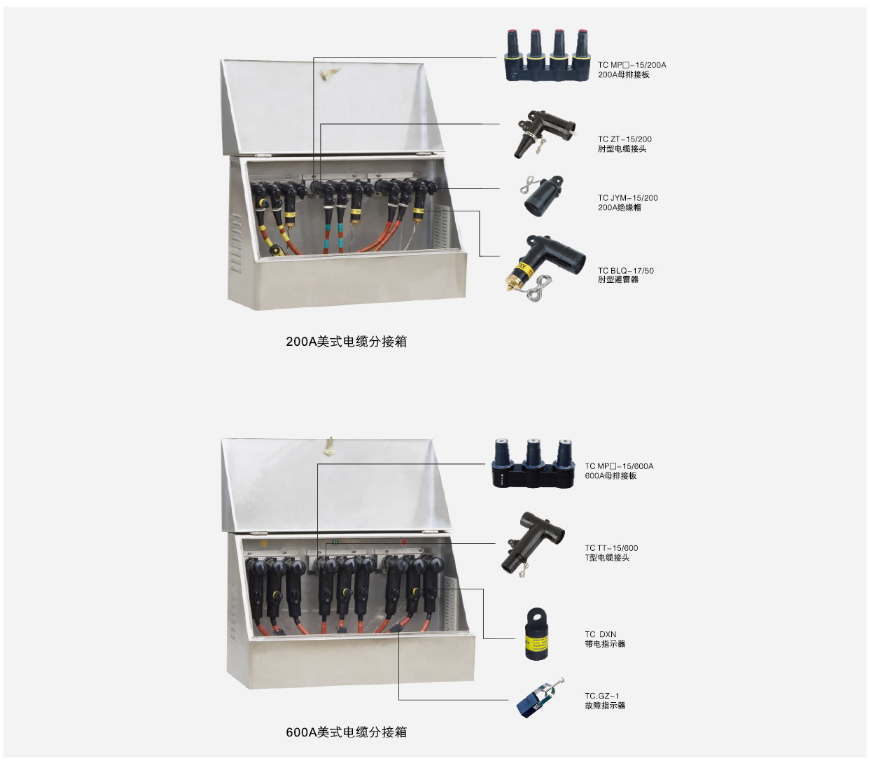

☉ 美式电缆分接箱结构示例图

如果因场地所限，不能放置电缆分接箱，则可由电缆接头直接组合，构成多路电缆分支（不需要母排，连接方法见下例）放置在电缆沟内或其他地点。实例一四路进出线（2×600A+2×200A）每组由两只T-Ⅱ型电缆接头，两只肘型接头和一只中间连接头组成。T-Ⅱ型电缆接头200A侧接肘型电缆接头（另一侧接全绝缘氧化物避雷器）。

尺寸实例见下图：

实例二三路进出线（3x600A）

每相由三只T型电缆接头和两只中间连接接头组成。尺寸及实例见下图：

☉ 美式电缆分接箱结构示例图

☉ 美式电缆分支箱地基图
