柜内可选用以下单元组成经济实用的供电单元：真空断路器单元（630A，20-25kA）；真空负荷开关单元（630，20-25kA）。

☉ 产品特点
◆ 环保：产品制造中所选用的材料全部是无毒无害物质，使用N2或干燥空气作为绝缘介质，减少温室效应气体排放，达到环保目的，使用中也不会排出任何有毒有害物质，材料经寿命周期后可以再回收利用，决定了使用的环保性。
◆ 适用范围广：不使用任何有毒有害气体，决定了使用环境的安全性。无论是地下室、隧道内、船舶上以及内外各种环境。高压仓内部可填充干燥空气或氮气，适应恶劣条件下如：高海拔、强风沙、低温、严寒、高环保要求、频繁操作场所、安全防爆场所、高盐雾、凝露条件下的安全使用性。全绝缘全封闭，适用于设备短时间进水后，采用一些清洁干燥措施后即可继续运行。
◆ 免维护：HXGN（H）□-12环保气体绝缘环网柜系列除操动机构高压开关部位处于全封密状态中，这样就可以做到免于清扫和维护，减少了运行维护的成本。开关柜的自动化程度很高的，在线检测功能会实时把设备的运行情况通知用芦。更有利于配网的自动化。减少人工运营成本，降低电力企业的生产成本。
◆ 安全性高：完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生。取消了SF。气体的应用。强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性环保气体柜真空能的真空灭弧室，固封极柱对开关具有进一步防护性能

◆ 易操作性：隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时候，隔离开关接地开关的操作手柄都无法进行操作，无需进行复杂的技术培训，这样就使操作变得异常简单，杜绝发生操作错误固封极柱采用环氧树脂APG工艺成型，具有优良的电气性能和机械性能，

◆ 固封极柱是开关的关键部件，它既是绝缘件又是承力件。同时满足耐热，耐寒，抗开裂，机械强度高，绝缘强度好等技术要求。
◆ 单体柜结构，采用专业电缆附件厂商生产的通用绝缘母线和电缆插拔头。开关柜可现场组合，随意扩展避免了多组组合柜带来的运输及安装不便。当然用要求也可提供组合柜。
◆ 清晰可见真实隔离断口
◆ 全系列产品统一设计，提供用户需求的多种柜型（断路器，负荷开关，PT，母线，母联等），而且外形几何尺寸完全一致。
◆ 开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。
◆ 主母线采用标准硅橡胶干式母线。
◆ 隔离开关采用三工位隔离开关，安装在母线侧。
◆ 完全替换SF6负荷开关环网柜。

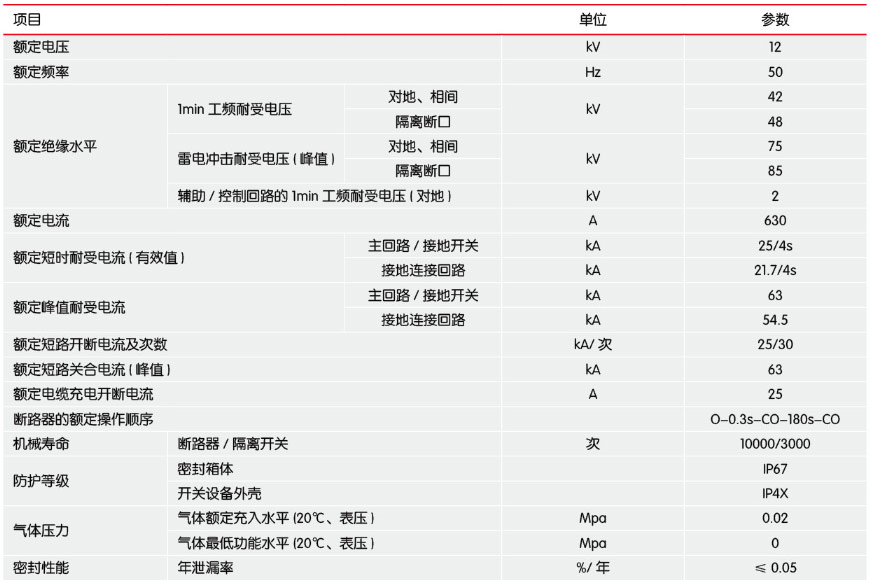

☉ 主要技术参数
◆ 断路器柜

◆ 负荷开关柜

☉ 环保气体柜执行标准
◆ GB/T1022高压开关设备和控制设备标准的共用技术要求
◆ GB/T39063640.5kV交流金属封闭开关设备和控制设备
◆ GB/T1985高压交流隔离开关和接地开关
◆ GB/T38043.6-40.5kV交流高压负荷开关
◆ GB/T1984高压交流断路器
◆ GB/T4208外壳防护等级IP代码
◆ GB/T7354局部放电测量
◆ GB/T311.1绝缘配合第1部分：定义、原则和规则

☉ 气体柜正常使用条件
◆ 最高温度：+45摄氏度；
◆ 最低温度：-25摄氏度；
◆ 最高温度：（24小时平均）+35摄氏度；◆最大平均相对湿度（24小时1：≤95%；海拔高度：≤1500米；抗震能力：8度；
◆ 防护等级：带电体密封IP67，开关柜外壳IP4x；
◆ 周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。
◆ 无经常性的剧烈震动场所，严酷件下严酷度设计满足各类要求。
◆ 在超过GB/T3906规定的正常的环境条件下使用时，由用户和我公司协商。

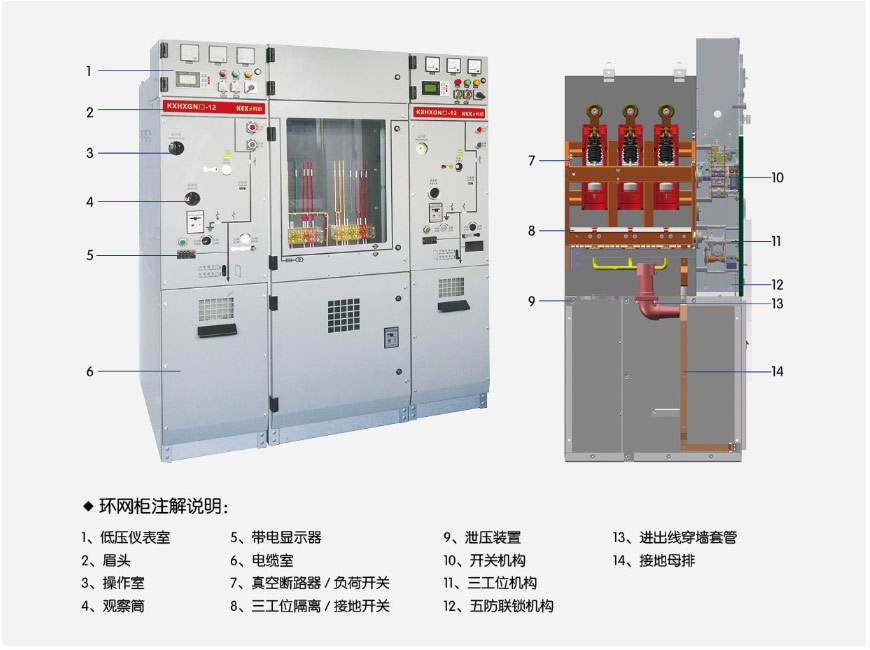

☉ 产品结构

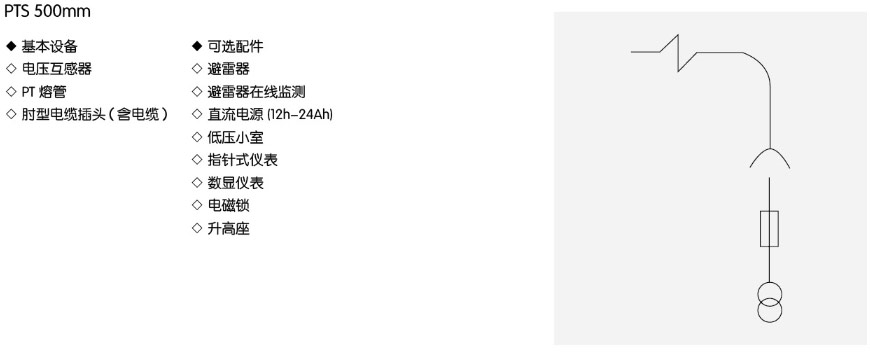

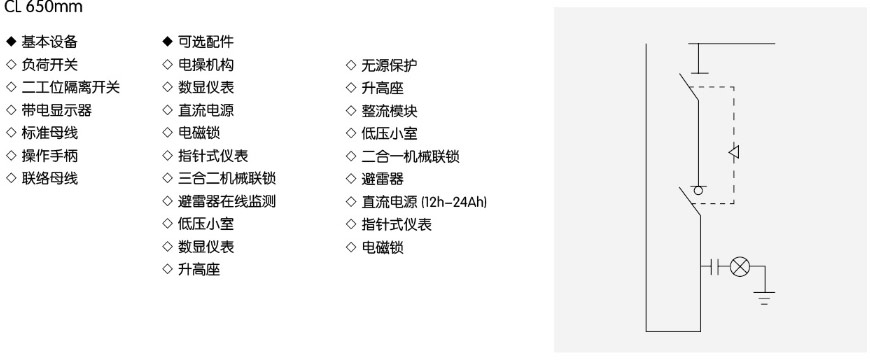

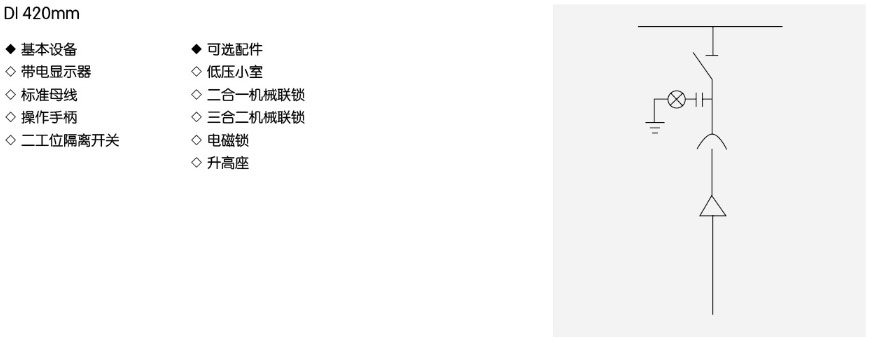

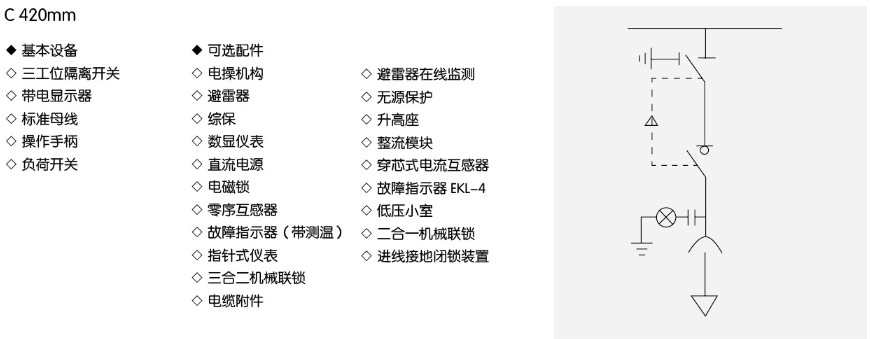

☉ 环保气体柜配置方案二

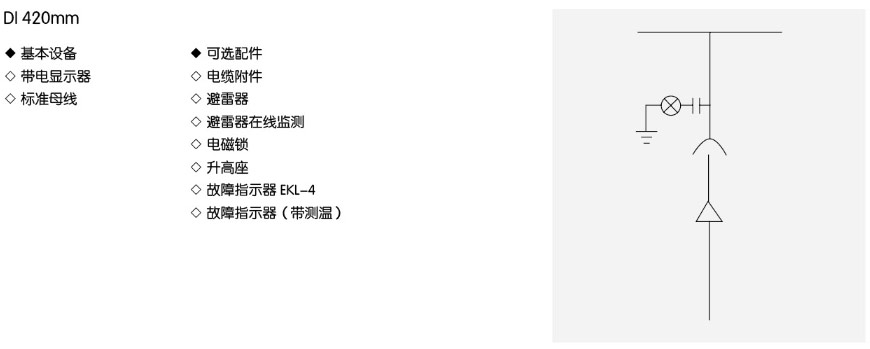

☉ 环保气体柜配置方案三

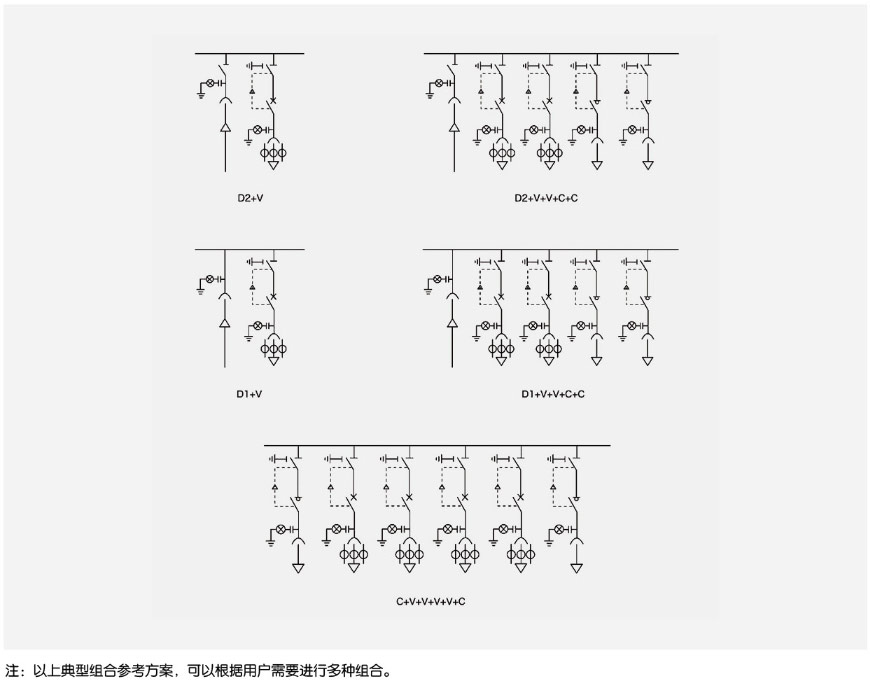

☉ 环保气体柜典型方案组合一

☉ 环保气体柜典型方案组合二

☉ 环保气体柜单双电源分段方案

☉ 开关操作说明

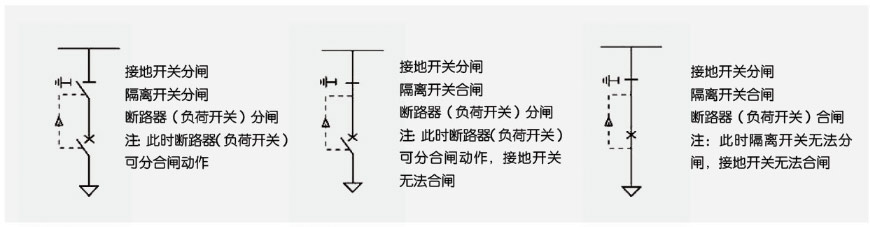

◆ 开关位置状态及联锁

☉ 操作步骤
送电：
挂（关）上下门一分断路器（负荷开关）→分接地开关一合隔离开关→合断路器（负荷开关）一送电完成

停电：
分断路器（负荷开关）→分隔离开关→合接地开关→合断路器（负荷开关）一卸（打开）下门一停电完成

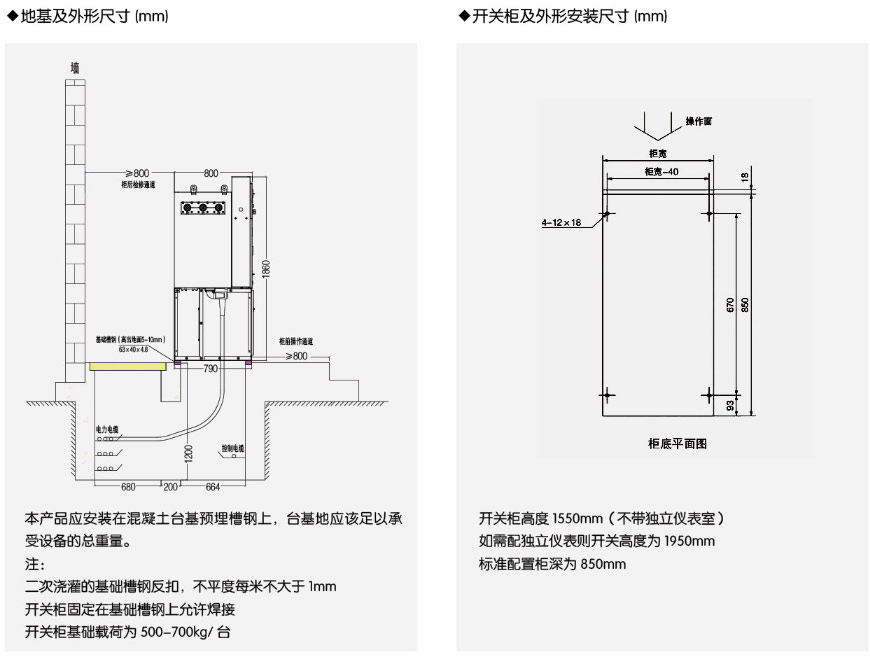

☉ 安装说明
