☉ 模块化的设计
KXRM6采用模块化的设计方案，其基本模块单元为负荷开关模块、组合电器模块及其它特殊功能模块。这些模块任意组合就形成了共箱式结构。在组合模块里，任意一个功能与基本模块内部结构大致相同。

☉ 正常使用条件

KXRM6适用于高低温（+40℃~-40℃）、潮湿、多尘、盐污、矿山、高海拔（l000米）等各种环境，
24小时内的短时浸水不影响使用。
注：如果更高海拔地区，请注明具体海拔高度。

☉ 产品符合标准
1.国际标准
IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694等。
2.中国标准
GB3804、GB3906、GB11022等。

☉ 主要特点
◆ KXRM6-12型充气柜SF6气体作为灭弧及绝缘介质。
◆ 开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。
◆ 腔体充以1.4bar的SF6气体，防护等级达到，IP67：整个开关装置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。
◆ 开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
◆ 所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
◆ 开关柜分为固定单元组合和可扩展单元组合两类。
◆ 开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
◆ 柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
◆ 开关柜可根据用户的不同需求配置电动、远控及监测装置。

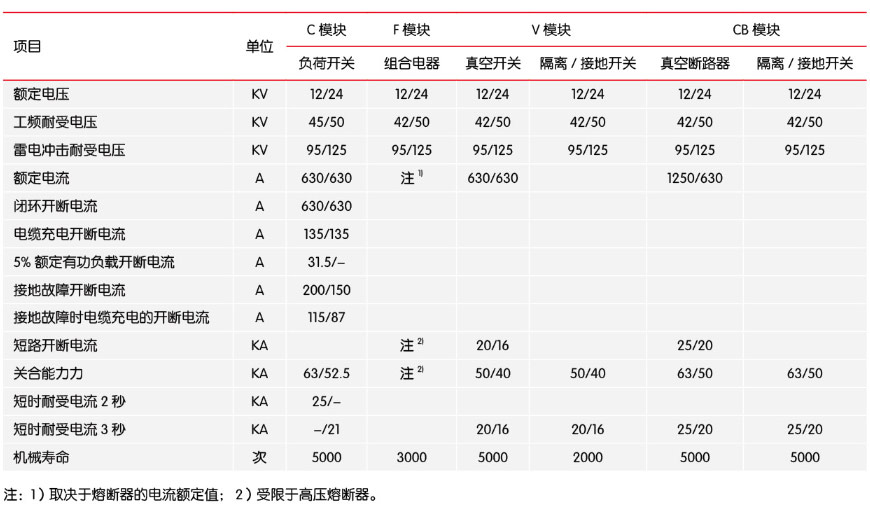

☉ 主要技术参数

KXRM6的每个模块具有下列配置
1.D柜配置
见“不带接地刀的电缆连接模块”中标准配置与特性
2.C柜配置
见“负荷开关模块”中标准配置与特性
3.F柜配置
见“真空开关模块”中标准配置与特性

KX-RM6标准组合还提供下列配置
1.进线套管的电容性的电压指示器
2.每个气室安装一个监测SF6密度的压力表计
3.吊装用的吊耳
4.操作手柄

☉ KXRM6灵活扩展型

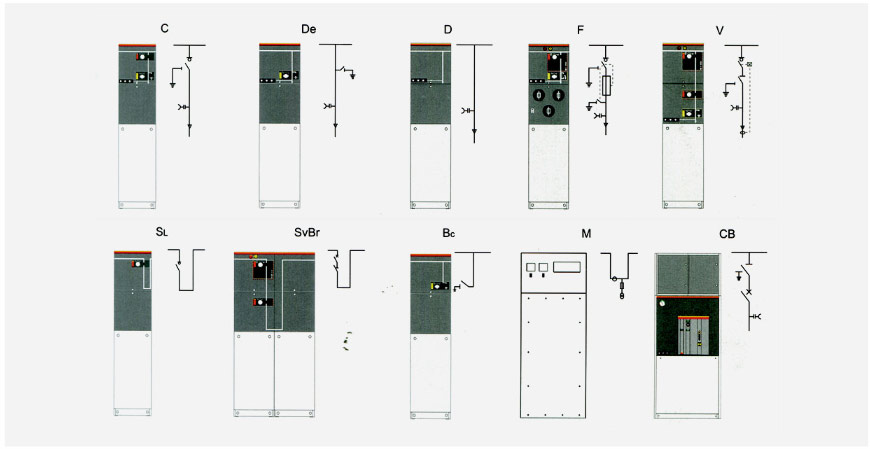

KXRM6灵活扩展型                                                                                            KXRM6灵活扩展型的重量表（这些重量没有考虑附件）

C负荷开关模块                                                          宽度-325mm                 1. 标准1路13kg

F负荷开关熔断器组合电器模块 宽度-325mm 2. 6路大约是570-800kg

D不带接地刀的电缆连接模块 宽度-325mm 3. 2-3路和4路类似SGFR6的重量

De带接地刀的电缆连接模块 宽度-325mm 4. M表计柜大约是250kg

SL母线分段开关模块（负荷开关] 宽度-325mm

SvBr 母线分段开关模块（真空开关] KXRM6灵活扩展型的重量表（这些重量没有考虑附件）
Sv总是跟母线提升模块Br在一起 宽度-650mm ● 标准1路13kg

V真空开关模块 宽度-325mm ● 6路大约是570-800kg

M表计模块 宽度-696mm ● 2-3路和4路类似SGFR6的重量

CB真空断路器模块 宽度-696mm ● M表计柜大约是250kg

Be母线接地模块 宽度-325mm

注：单个GSFR6灵活扩展型模块必须加扩展头后才能使用。

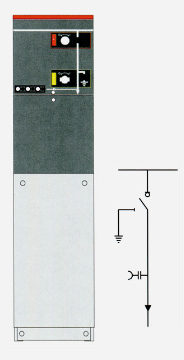

☉ 负荷开关模块C

标准配置与特性

☼ 630A母线
☼ 三工位负荷/接地开关
☼ 三工位单弹簧操作机构，有两个独立的负荷开关和接地开关操作轴

☼ 负荷开关和接地开关位置指示
☼ 位于前部水平布置的出线套管，630A的400系列螺栓式套管

☼ 指示套管带电的容性电压指示器
☼ 对于所有的开关功能，都在面板上有方便的加装挂锁装置

☼ SF6气体压力表（每个SF6气箱中仅有一处）
☼ 接地母排
☼ 接地开关与电缆室前面板的联锁

可选配置与特性

☼ 预留母线扩展
☼ 外部母线
☼ 负荷开关电动操作机构DC24V/48V/110V/220V；AC 110V/220V；
☼ 短路及接地故障指示器
☼ 测量环形电流互感器及电流表

☼ 计量环形电流互感器及电度表
☼ 在电缆进线套管处可加装避雷器或双电缆头
☼ 钥匙互锁
☼ 进线带电接地闭锁（当套管带电时闭锁接地开关）AC/DC 110V/220V
☼ 辅助触点
负荷开关位置2NO+2NC、接地开关位置2NO+2NC、带信号的压力表1NO、带信号触点的灭弧器1NO。
☼ 二次装置可装设于
开关柜顶部的二次线小室、开关柜顶部的低压箱。

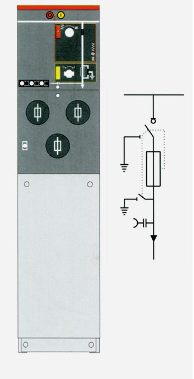

☉ 负荷开关熔断器组合电器模块F
标准配置与特性
☼ 630A母线
☼ 三工位的负荷关，熔断器首端与熔断器末端接地开关机械联动
☼ 三工位弹簧操作机构，有两个独立的负荷开关和接地开关操作轴
☼ 负荷开关和接地开关位置指示

☼ 熔断器筒
☼ 熔断器水平放置

☼ 熔断器跳闸指示
☼ 位于前部水平布置的出线套管，200A的200系列插入式套管

☼ 指示套管带电的容性电压指示器
☼ 对于所有的开关功能，都在面板上有方便的加装挂锁装置
☼ SF6气体压力表（每个SF6气箱中仅有一只）

☼ 接地母排
☼ 用于变压器保护的熔断器参数12KV，max 125A熔断器、24KV，max 63A熔断器
☼ 接地开关与电缆室前面板的联锁。

可选配置与特性。

☼ 预留母线扩展
☼ 外部母线
☼ 负荷开关操作用电动机24V/48V DC 110V/220V DC/AC

☼ 并联跳闸线圈 24V/48V DC 110V/220V DC/AC

☼ 并联合闸线圈24V/48V DC 110V/220V DC/AC

☼ 测量环形电流互感器及电流表
☼ 计量环形电流互感器及电度表
☼ 进线带电接地闭锁（当套管带电时闭锁接地开关）AC/DC 110V/220V
☼ 辅助触点
负荷天关位置2NO+2NC、接地开关位置2NO+2NC、熔断器熔断1NO、带信号的压力表INO、带信号触点的灭弧器1NO。
☼ 二次装置可装设于开关柜顶部的二次线小室、开关柜顶部的低压箱。

☉ 表计模块M

标准配置与特性
☼ 12KV计量柜

☼ 2只电流互感器

☼ 2只电压互感器
☼ 6只400系列套管，用于GSFR6-12灵活扩展型的外母线连接，上进上出

☼ 保护PT的焰断器

☼ 低压组成部分
1只带转换开关的电压表、1只带转换开关的电流表、宽x高×深=696×1806×820mm。

可选配置与特性
☼ 3只电流互感器

☼ 3只电压互感器
☼ 避雷器
☼ 指示开关柜带电的容性电压指示器
☼ 低压组成部分
1只有功电度表、1只无功电度表

标准配置与特性
☼ 12KV 电压互感器柜
☼ 2只电压互感器
☼ 保护Pr的熔断器
☼ 1只带转换开关的电压表
☼ 上进/出.3只（6只1400系列套管用于GSFR6灵活扩展型的外置母线连接
☼ 宽×高x深=696×1806×820mm

☼ 下部电缆进/出线
☼ 宽x高x深=696×1460×820mm

可选配置与特性
☼ 避雷器
☼ 指示开关柜带电的容性电压指示器
☼ 24VDC充电器及蓄电池
☼ 隔离开关

标准配置与特性
☼ 24KV计量柜
☼ 上进/出，6只400系列套管用于GSR6灵活扩展型的外置母线连接

☼ 3只电压互感器

☼ 3只电流互感器

☼ 保护PT的熔断器
☼ 1只带转换开关的电压表
☼ 1只带转换开关的电流表
8.宽x高x深=900×2080×1020mm可选配置与特性
☼ 避雷器
☼ 指示开关柜带电的容性电压指示器
☼ 1只有功电度个91只无功电度个
☼ 如有其他需求，请与科迅电气有限公司联系

☉ 真空断路器模块CB

标准配置与特性 可选配置与特性
☼ 11250A/630A的母线 ☼进线电缆处加装避雷器
☼ 1250A/630A的线路保护用真空断路器 ☼电流传感器
☼ 真空断路器VD4X0电动操作10VDC ☼电压传感器

☼ 真空断路器上部三工位隔离/接地开关UXO电动操作

☼ 保护与控制单元REF542plus（带保护CT）

☼ 分励脱扣线圈 110V/220V DC

☼ 合闸线圈110V/220VDC

☼ 位于前部水平布置的出线套管1250A/630A的400系列螺栓式套管

☼ 指示套管带电的容性电压指示器1250A/630A的预留母线扩展
☼ SF6气体压力表（每个SF6气箱中仅有一处）
☼ 宽x高x深=696×1806×781mm

☼ 合分顺序：0-0.3s-CO-180s-cO

☼ 气体压力传感器

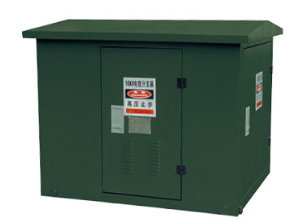

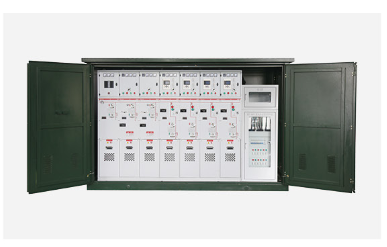

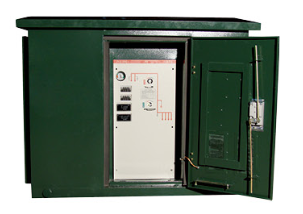

☉ 户外开闭所
户外开闭所特点
☼ 户外开闭所由SF6气体绝缘的开关柜KXRM6单元组合型和KXRM6灵活扩展型与箱体构成。
☼ 箱体材料全部采用表面喷塑的覆铝锌钢板，厚度不小于1.5mm，具有强的抗腐蚀能力；箱体零件均为钣金构件，相互之间为铆接或螺栓连接而不采用易变形的焊接重量轻，美观大方。
☼ 箱体表面无紧固件可供拆卸，防盗性好；箱体具有P33的防护等级，防雨性能好。
☼ 顶盖为空气夹层式双层结构，并设有通风口；进风口设在箱体面板处，并有可拆卸的防尘过滤网；出风口设置在箱体顶部，并隐藏于房檐下面；形成自下而上的空气对流，使箱体具有良好的隔热与通风效果；顶盖有3度的排水倾角。
☼ 箱体有电缆进线口的密封式地板，防止电缆沟内的潮气进入箱体。
☼ 门及吊耳处以密封条密封；门锁为防雨式结构，门开启时有限位拉钩使门便于固定。
☼ 箱体内开关为SF6全密封结构，不需加热器，无凝露问题。
☼ 下表中尺寸的箱体开关柜于工厂安装在箱体内；有运输用固定吊耳使运输中不位移；现场只需将箱体吊到所需位置，使安装简单。箱体体积小，占地面积少，不遮挡视线。
箱体颜色的可选择为：
①RAL 7024（门框）RAL7032（门板）   ②RAL7032         ③RAL6005
☼ 选择其它颜色，请事先与我公司联系！

户外开闭所尺寸
☼ 我公司提供以下标准的户外开关站：
LxWxH=1350×1000×165012150）mm 适用于三组以下柜组合

LxWxH=1700×1000×1650（2150）mm 适用于四组柜组合

LxWxH=2000×1000×1650（2150）mm 适用于五组柜组合

L×WxH=2300×1000×1650（2150）mm 适用于六组柜组合

LxWxH=2300×1350×2050mm 适用于计量柜+四组柜组合

LxWxH=2700×1350×2050mm 适用于四组柜+计量柜+两组柜组合

LxWxH=3000×1854×2150mm 带户内走廊，可任意配置

LxWxH=3500×1854×2150mm 带户内走廊，可任意配置

LxWxH=4000×1854×2150mm 带户内走廊，可任意配置

LxWxH=4500×1854×2150mm 带户内走廊，可任意配置

有关详细的户外开关资料，请参考户外开关站说明书。用户如需要其它尺寸户外开关站，请与我公司联系。

☉ 变压器、线路保护
KX-RM6单元组合型
KXRM6单元组合型提供了两种变压器保护方式，负荷开关熔断器组合电器和具有继电器保护的断路器。
使用负荷开关熔断器组合电器模块
1.变压器保护为限流高压熔断器与负荷开关的组合。熔断器室将安装在一个位于单元前部独立的有闭锁的外壳后面。负荷开关使用弹簧储能机构，该机构可同由熔断器撞针所触发。
2.为了便于熔断器的更换，可以使用操作手柄来拆卸熔断器室的端盖。熔断器的跳闸机构前置，保证了整个系统的防水性能。

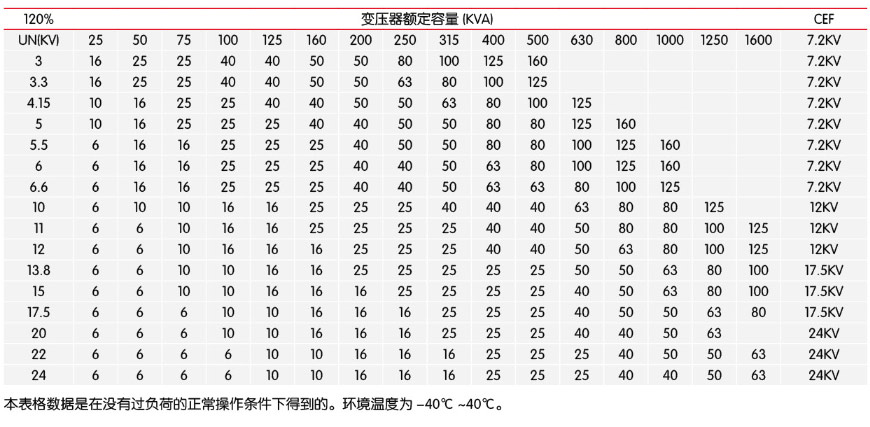

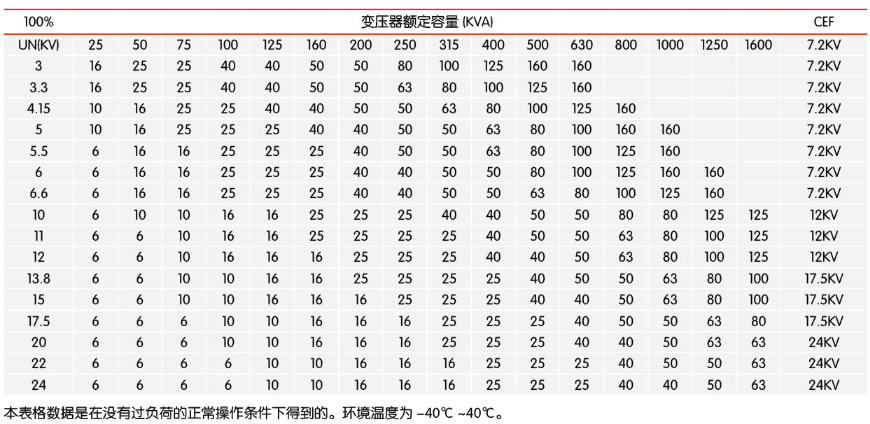

熔断器、变压器对照表

☉ 可选附件
附件

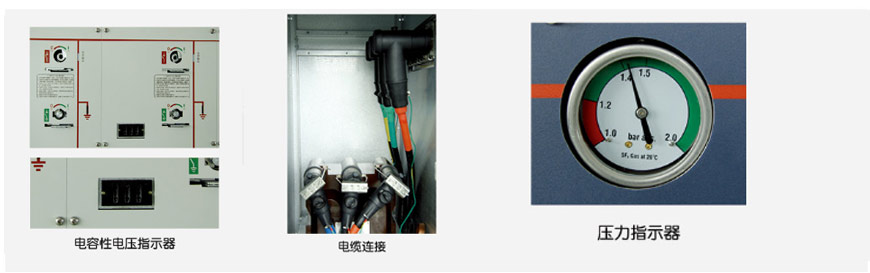

1.辅助接点
在所有的负荷开关和断路器上都可配备2NO+2NC指示开关位置。一个并联脱扣线圈（AC或DC）可以安装到变压器开关、断路器上，低压控制部件位于前面板后面。

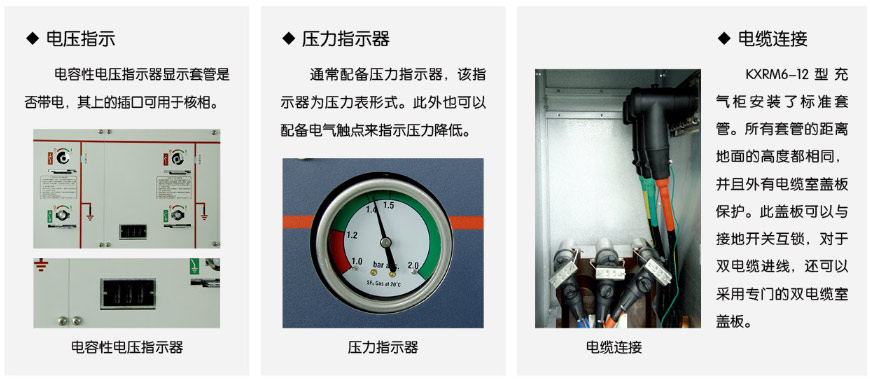

2.电压指示
电容性电压指示器显示套管是否带电，其上的插口可用于核相。
3.短路、接地故障指示器
为了便于故障定位，电缆开关模块可以装备短路、接地故障指示器，进行简单的故障检测。

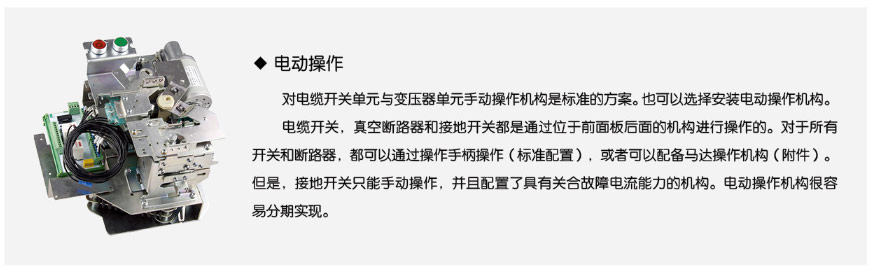

4.电动操作
对电缆开关单元与变压器单元手动操作机构是标准的方案。也可以选择安装电动操作机构。
电缆开关，真空断路器和接地开关都是通过位于前面板后面的机构进行操作的。对于所有开关和断路器，都可以通过操作手柄操作（标准配置），或者可以配备马达操作机构（附件]。但是，接地开关只能手动操作，并且配置了具有关合故障电流能力的机构。
电动操作机构很容易分期实现。
5.电缆连接
安装了符合DIN47636的标准套管。所有套管的距离地面的高度都相同，并且处有电缆室盖板保护。些盖板可以与接地开关互锁，对于双电缆进线，还可以采用专门的双电缆室盖板。
6.压力指示器
通常配备压力指示器，该指示器为压力表形成。
此外也可以配备电气触点来指示压力降低。
7.钥匙锁
可以安装用于断路器，负荷开关以及接地开关的钥匙锁。
可以配备锁连锁半遮置，适用于断路器，负荷开关和接地开关。
8.灭弧器
所有环网单元均可以安装灭弧器，当内部出现燃弧时，灭弧器自动关合于进线套管上，包括D，De和V模块，所有电缆模块上都可以配置一个灭弧器。他们必须和单元一起订货而不能再更改。
灭弧器的动作可以通过这种方法指示出来，将SF6柜中的电气触点连线到前部面板后的接线端子上。

☉ 方案说明

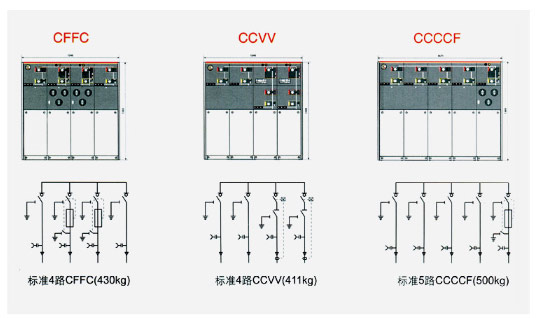

◆方案一SA+CCF+
·母线安装避雷器且予留扩展。
注：开关单元数不小于3。

方案二CCF+
·进线安装避雷器且予留扩展。

◆方案四 W+M+FFF
·高压侧计算

☉ 附件
·辅助接点
在所有的负荷开关和断路器上都可配备2NO+2NC指示开关位置。一个并联脱扣线圈（AC或DC）可以安装到变压器开关/断路器上。
低压控制部件位于前面板后面。

☉ 附件
◆ 灭弧器
所有KXRM6-12型充气式环网单元均可以安装灭弧器，当内部出现燃弧时，灭弧器自动关合于进线套管上，KXRM6-12型充气式开关和包括D、De和V模块的KXRM6-12型充气式开关柜的所有电缆模块上都可以配置一个灭弧器。他们必须和单元一起订货而不能再更改。
灭弧器的动作可以通过这种方法指示出来将SF6柜中的电气触点连线到前部面板后的接线端子上。

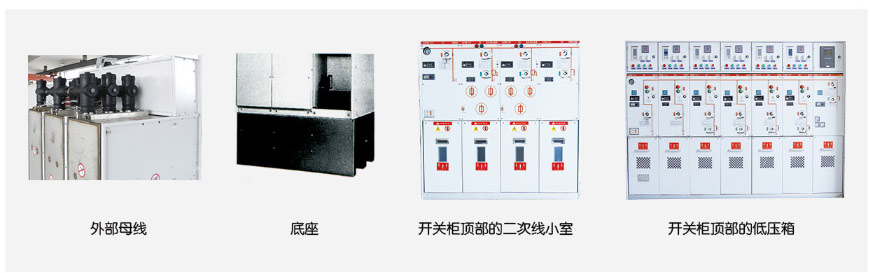

◆ 底座
KXRM6-12型充气式开关柜可以安装在单独的底座上。该底座的设计在两端和后面都预留了电缆入口。两种不同的高度分别为272mm和450mm可供选择。

☉ 标准配置与特性
1.外部母线
    可以配备外部母线
2.底座
    可以安装在单独的底座上。该底座的设计在两端和后面都预留了电缆入口。
    两种不同的高度分别为272mm+450mm可供选择。

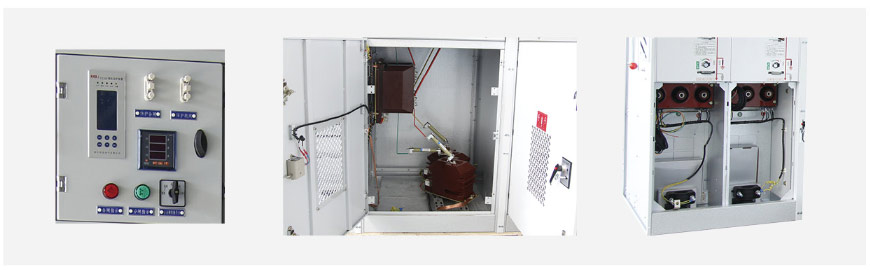

3.二次线小室、低压箱
    可以配备开关柜顶部的二次线小室或低压箱。二次线小室用于安装电流表（带或不带转换开关]，带电闭锁控制单元。低压箱用于安装SPAJ140C、REF 等继电器，并同时可安装电流表（带或不带转换开关），带电闭锁控制单元。
4.避雷器
    电缆进/出线模块均可在电缆处安装避雷器，也可以在母线上或M柜内安装避雷器。

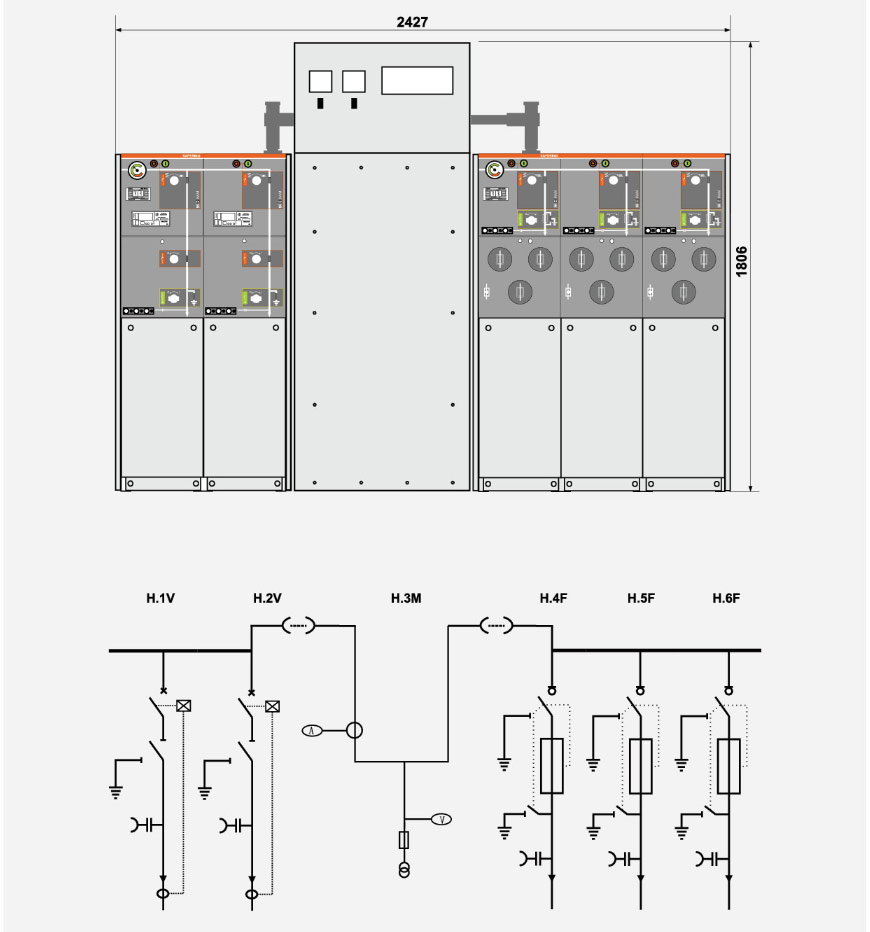

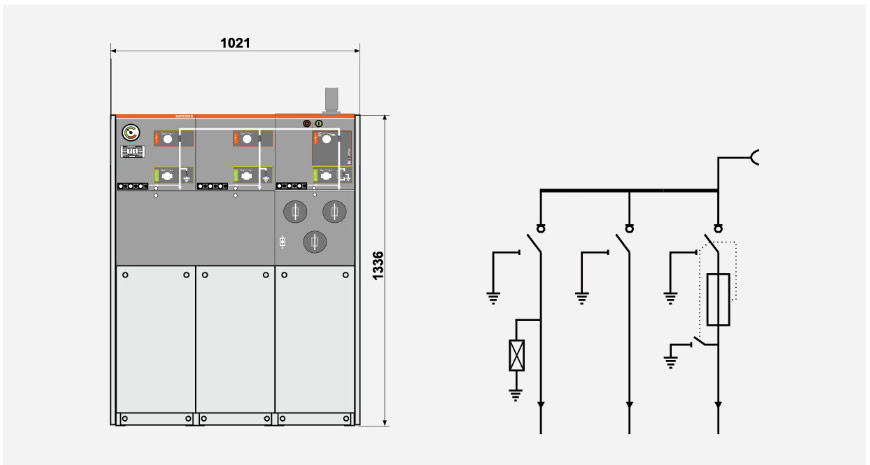

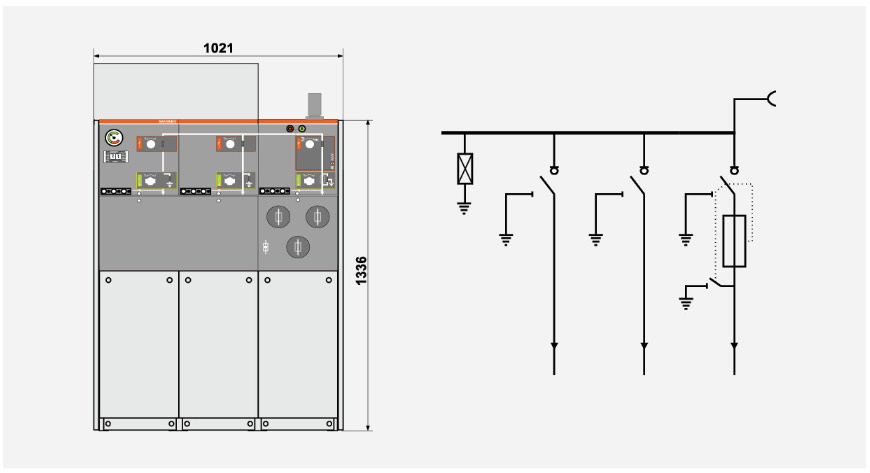

☉ KXRM6开关柜结构图

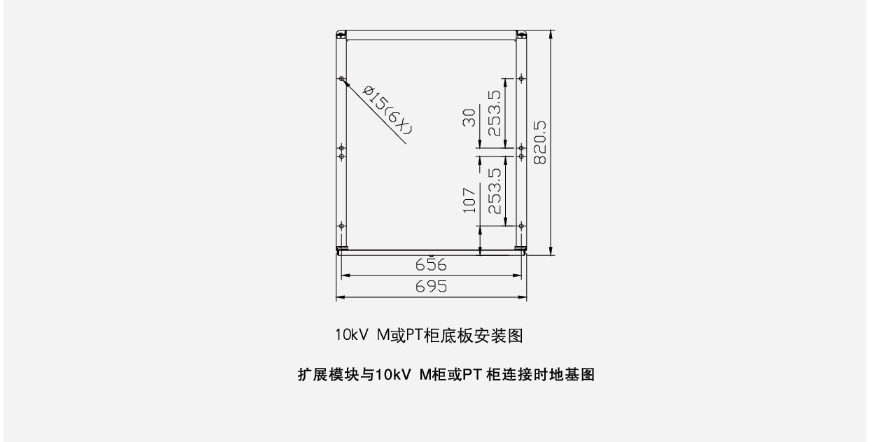

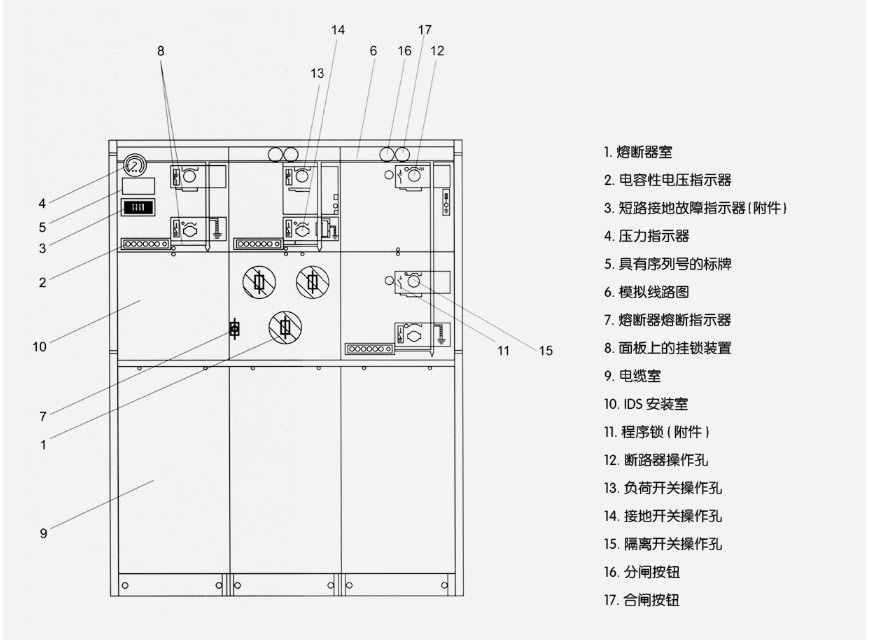

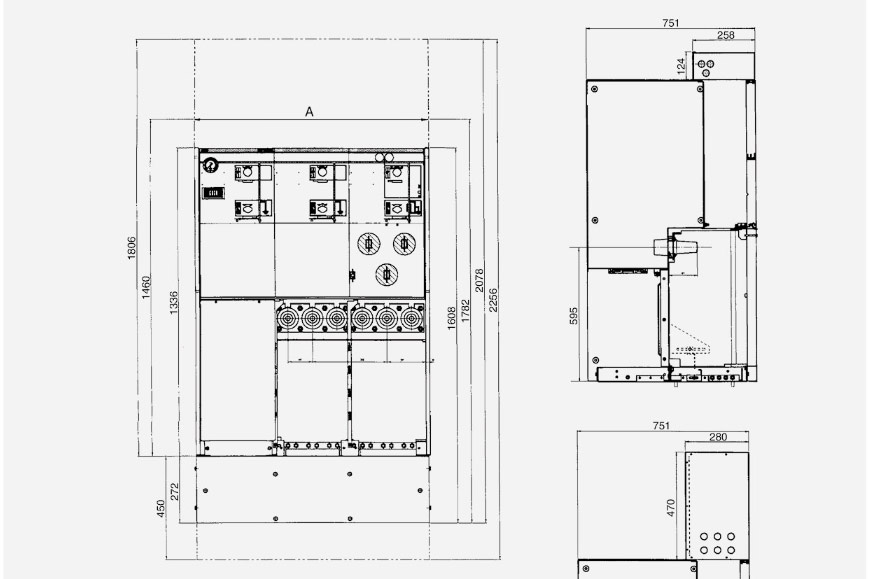

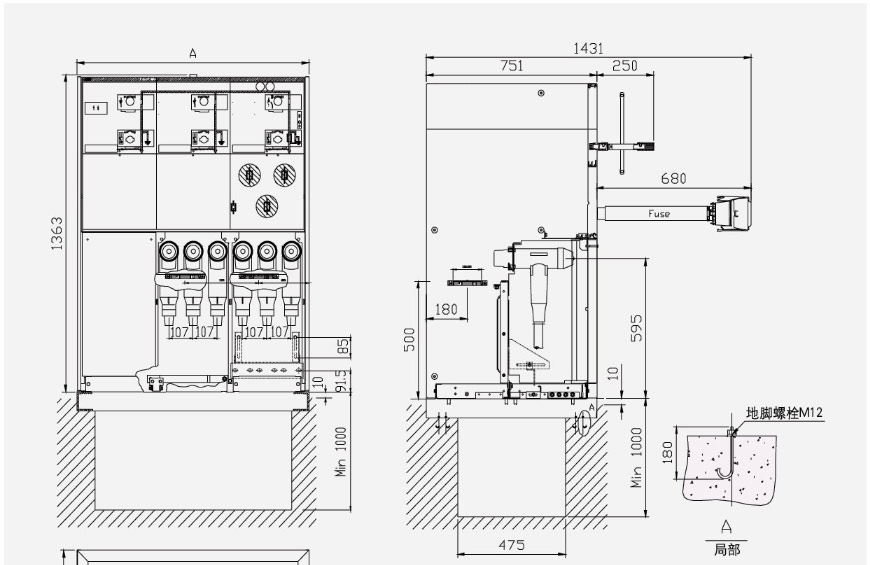

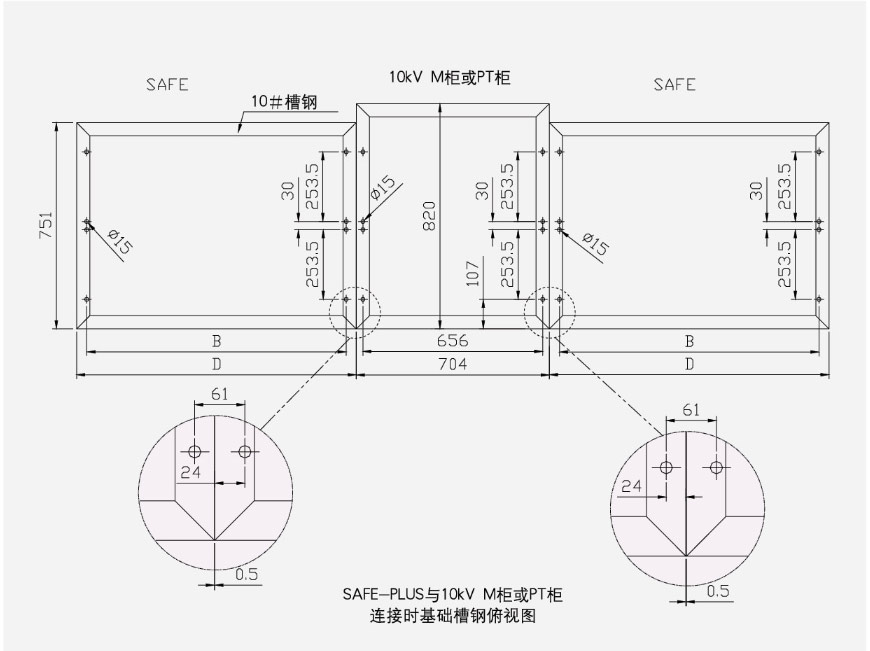

☉ KXRM6-12型开关柜结构及尺寸

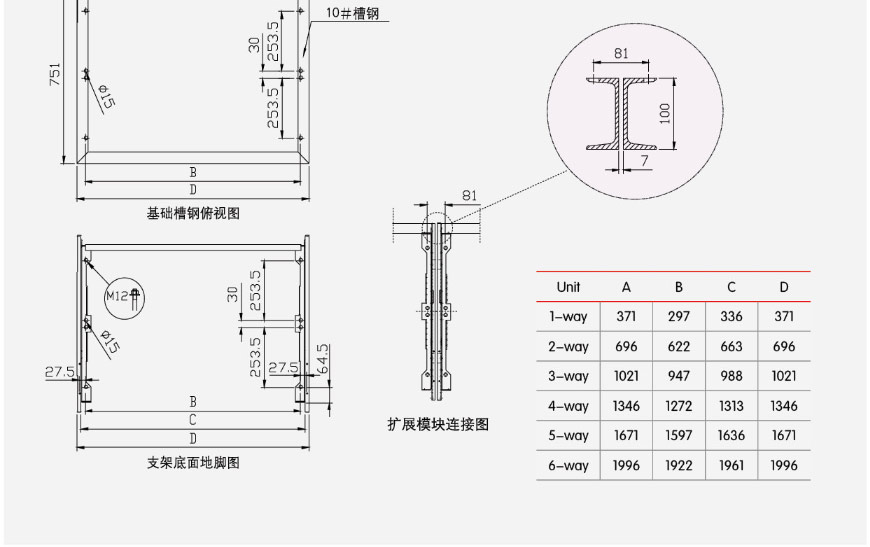

☉ KXRM6-12型开关柜结构及尺寸

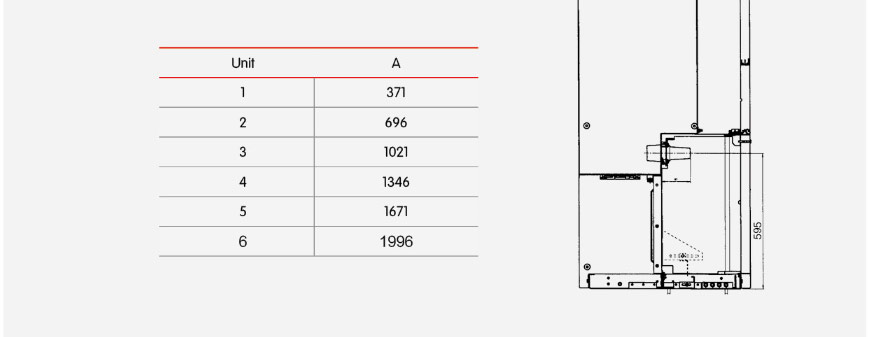

☉ KXRM6-12型开关柜结构及尺寸
