YB□-12 预装式箱式变电站(欧式)

YB□-12 预装式箱式变电站(欧式)

YB□-12 预装式箱式变电站(欧式)

型号:YB□-12 预装式箱式变电站(欧式)
品牌:科迅电气
类别:箱式变电站

☉ 产品概述 预装式变电站(又称组合式变电站)比土建变电站使用灵活方便,被广泛用于城网改造高层建筑楼寓、住宅小区、工业园区、商业中心、空港、车站码头、学校、一矿企业等场

立即咨询立即咨询
热线电话 0577-62601299


产品概述

预装式变电站(又称组合式变电站)比土建变电站使用灵活方便,被广泛用于城网改造高层建筑楼寓、住宅小区、工业园区、商业中心、空港、车站码头、学校、一矿企业等场所。

预装式变电站(以下简称箱变)由高压开关设备、变压器、低压开关设备三个部分组成,总体布置有组合式和一体式(俗称欧变)。所谓组合式是这三个部分各为一室而组成“目”或“品”字形布置,一体式足以变压器为主体,高压负荷开关及熔断器等装在变压器箱体内,构成一体式布置。

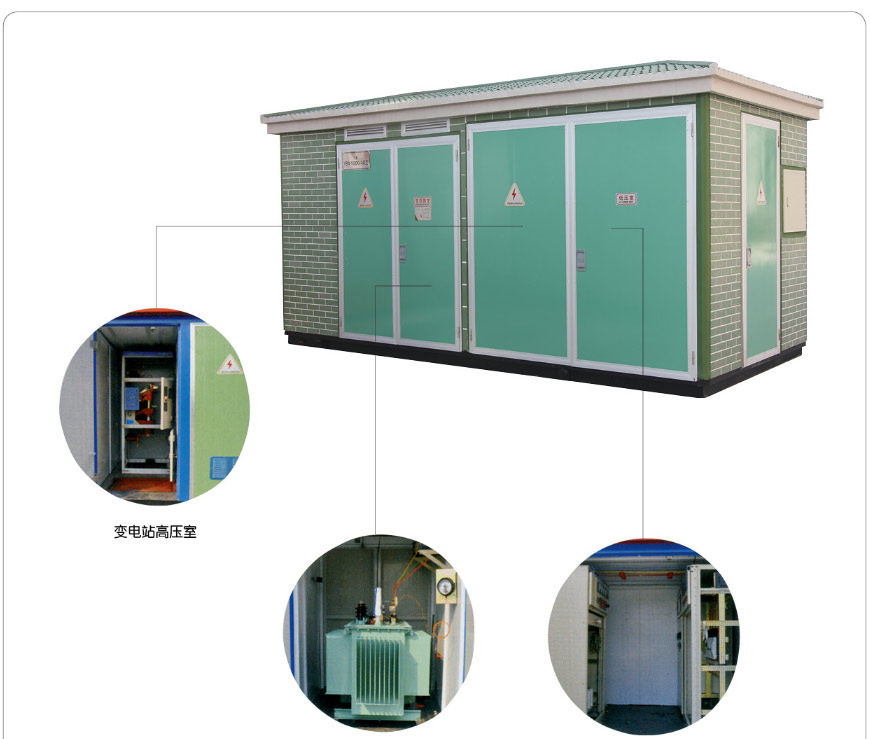

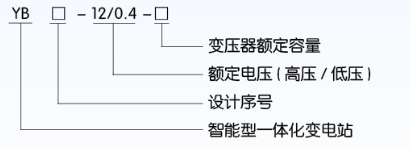

型号及含义



功能与特点
1.高压开关设备、变压器、低压开关设备三位一体,成套性强;
2.高、低压保护完善,运行安全可靠,维护简单;
3.占地少、投资省、生产周期短、移动方便;
4.接地方案灵活多样;

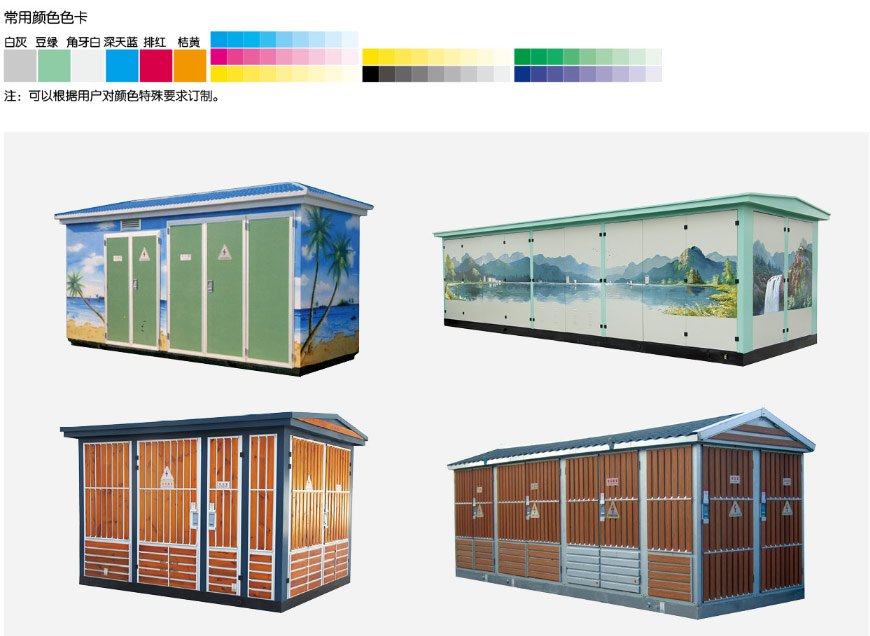

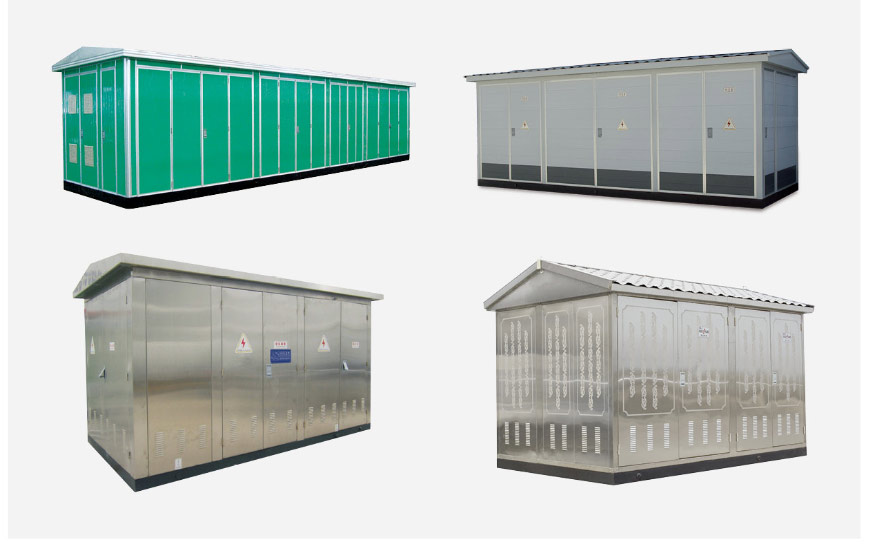

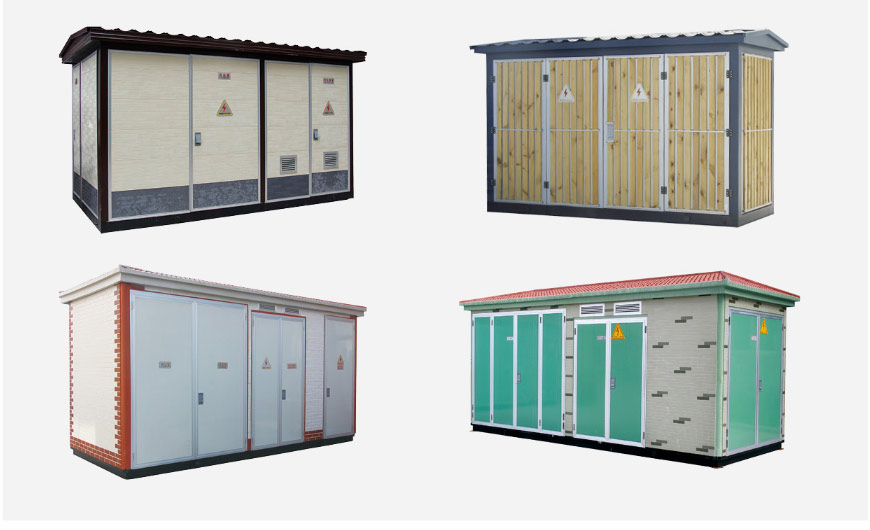

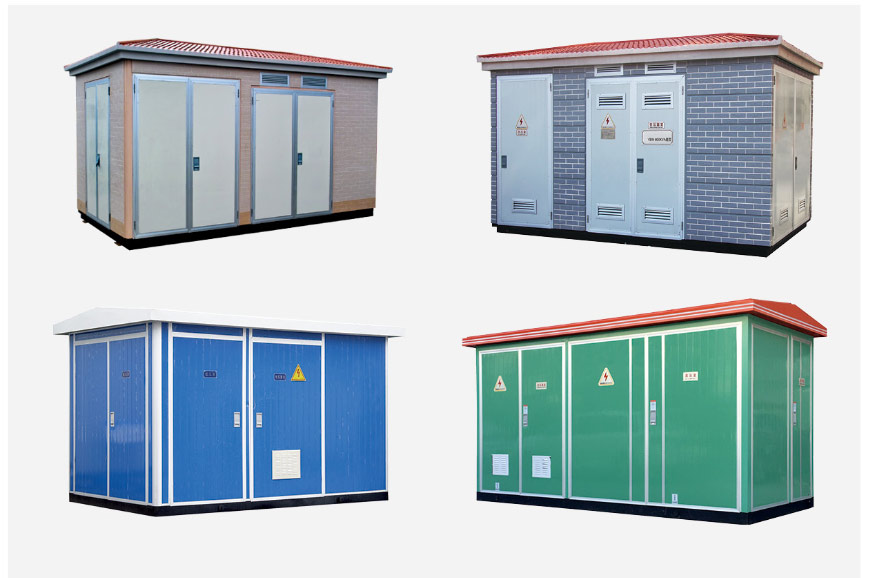

5.结构独特:独特蜂窝式结构双层(复合板)外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢合金、铝合金、冷轧板、彩钢板、贴瓷砖、贴木条、新型环保材料、表面水彩画可选;
6.型式多样:通用型、别墅型、紧凑型多种样式;
7.高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测具备“四遥”功能,便于配网自动化升级。本系列广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。



使用环境条件
海拔高度不超过4000m;环境温度:-25℃-40℃;
相对湿度:日平均值不大于95%,月平均值不大于90%;
◆ 安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。



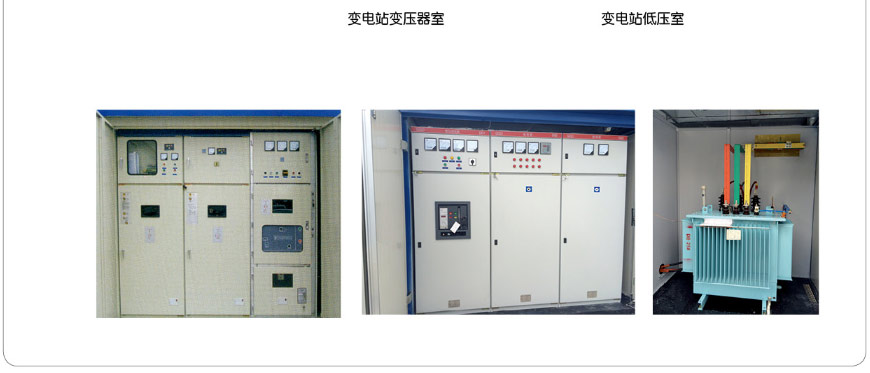

产品介绍
整体结构
a、产品主要分:高压开关室、变压器室、低压开关室三部份,三部份可分体运输。
b、产品采用独特的大循环散热设计保证产品温升水平,各室之间单独密封不会形成各室之间的热交换。
C、产品外壳采用优质不锈钢板制作。钢板结构的各个零部件均经过特殊的防腐处理,不锈钢板结构具有极强的耐腐蚀能力和良好的机械强度。
d、产品可直接安装在户内,不需要另外建筑基础,节约成本及空间,安装方便。

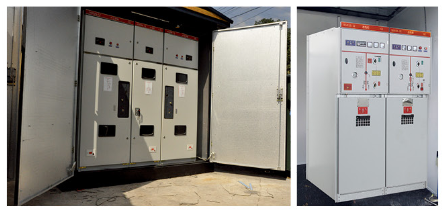

高压室
高压采用本公司自主研发的SF6充气开关柜,把所有开关设备、母线等密封在密闭的不锈钢箱体内,外部无裸露带电体。运行安全、可靠性高全模块化设计,所有模块都可根据用电要求实现侧出线及顶部扩展的连接方式,最大限度的满足供电方案的需要。

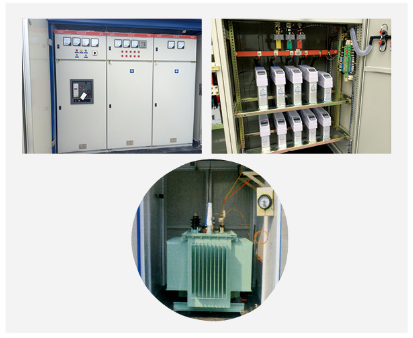

低压室
低压侧进出线均采用新型塑壳断路器,开关体积小、无飞狐、更换方便;多功能智能综合保护控制器及新型集成无功补偿装置。
变压器室
变压器采用环氧树脂全绝缘变压器,绝缘耐热等级为F级,变压器无任何助燃材料,在运行中不产生任何不利于环境的气体或其他中间产物,具有良好的阻燃,环保、节能等特性。
内部连接
变压器与中式固体开关之间采用本公司的固体绝缘电缆附件连接,安全可靠,全绝缘。


高压侧
智能型一体化变电站高压一般采用负荷开关—一熔断器组合电器保护,熔断器一相熔断后,三相联动脱扣,负荷开关有压气式、真空、六氟化硫等型式可选,可配电操作机构,实现自动化升级;熔断器为高压限流熔断器,带撞击器,动作可靠,开断容量大,主要技术参数见下表。对于800kVA以上的变压器,可选用ZN12,ZN28,VS1等真空断路器保护。


用途
广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。


执行标准
本产品符合下列标准:GB/T17467-1998《高压/低压预装式变电站》
DL/T537-93《6-35kV箱式变站订货技术条件》

低压侧
低压侧主开关采用万能式或智能式断路器,选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短,最多可达30回路;智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选用。
变压器
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器,也可选用树脂绝小性儿或NOMEX纸绝缘环保型干式变压器,底部配有小车,变压器可方便地进出。

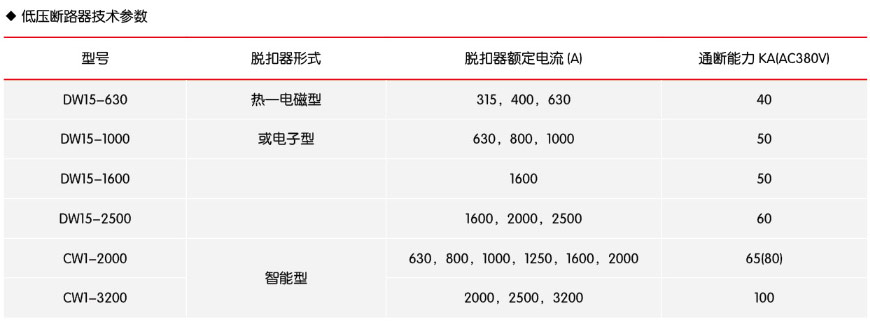

技术参数

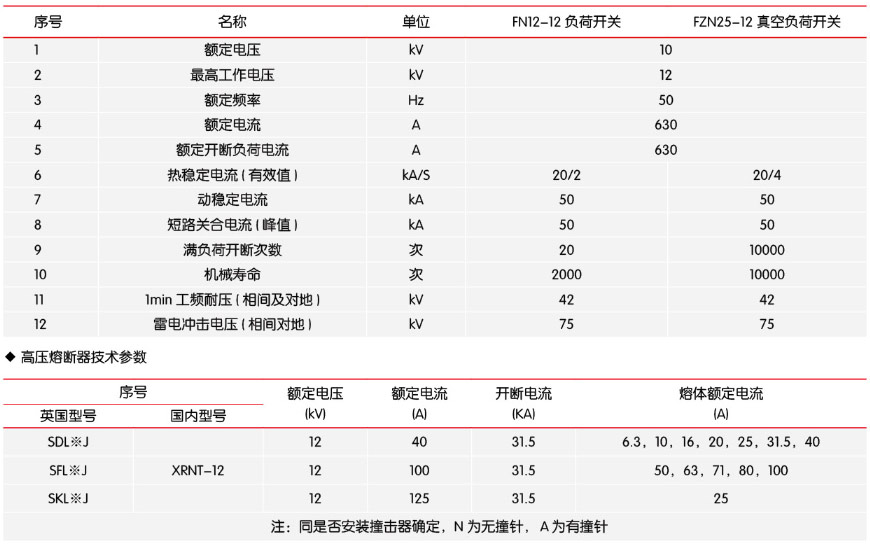

◆负荷开关技术参数

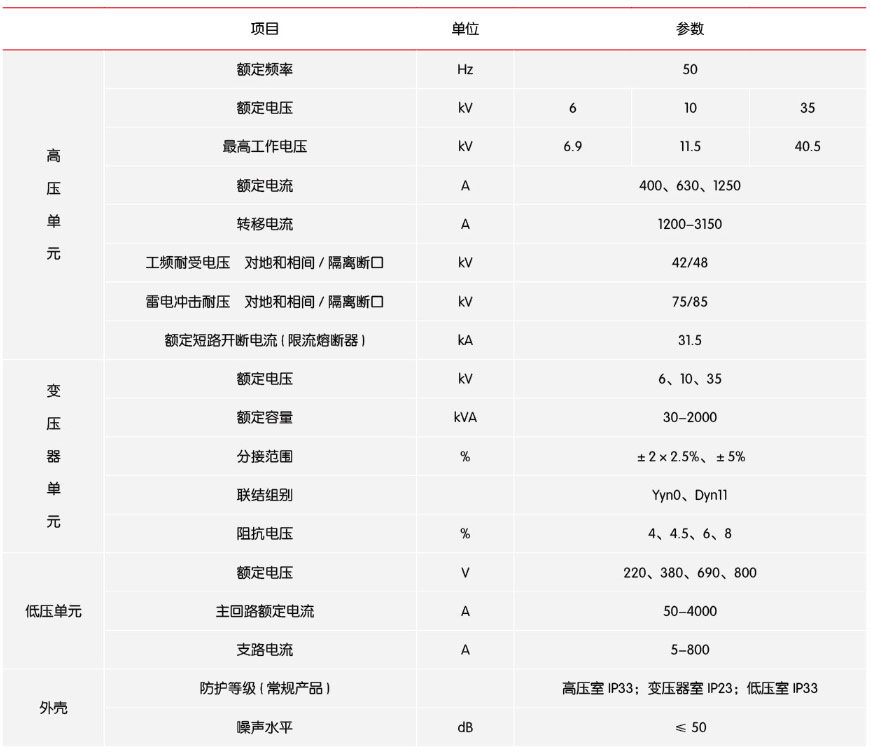

性能参数

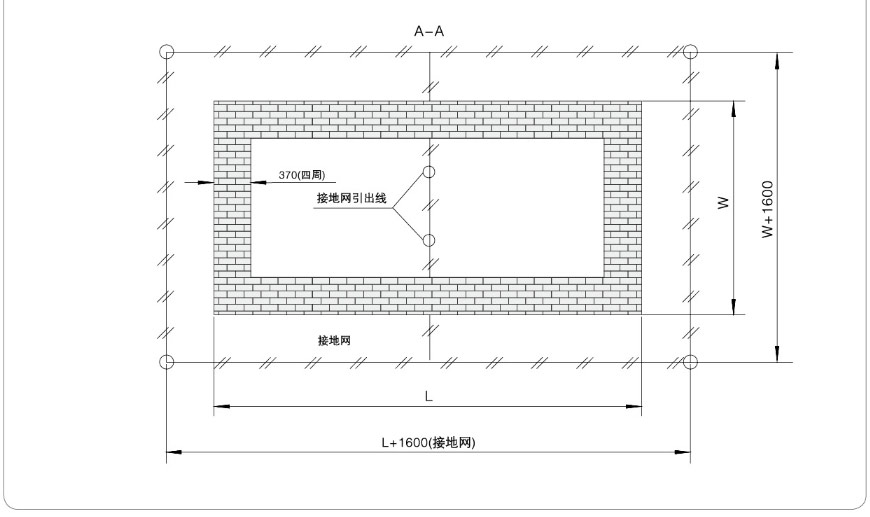

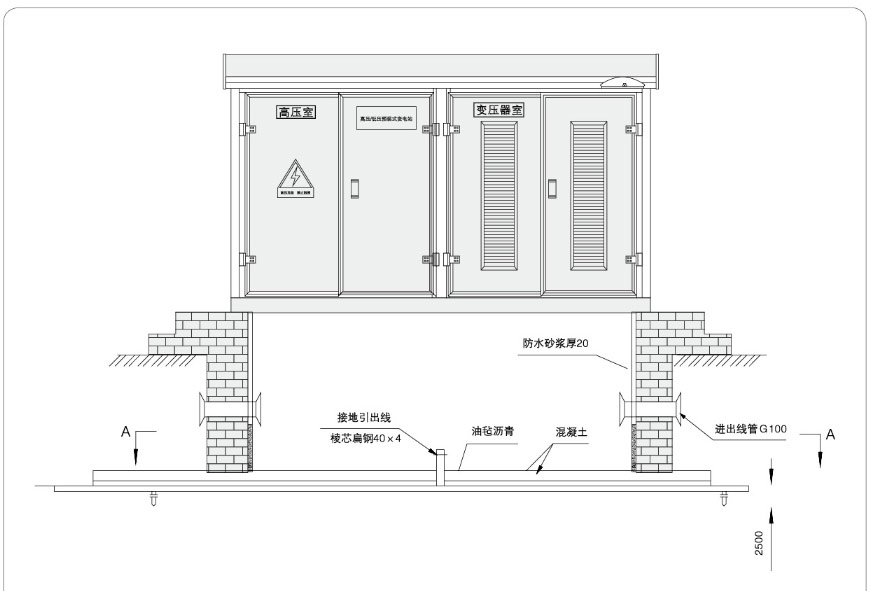

基础图与平面布置图




1).基础平面应找平坦之处;
2).基础内的预埋钢管根数及方位由用户根据进出电缆的根数及方位确定;
3).基础内的电缆应有支架固定,预埋铁件及支撑件应接地;
4).接地棒根数由土壤情况确定,一定要保证接地电阻小于4Ω;
5).接地极与接地线连接处须焊接且刷沥青防腐;
6).踏步台阶的位置用户根据箱变开门的位置自定;(参照平面布置)
7).地坑深度及其它尺寸可视安装条件确定;
8).基础图仅供参考,用户可根据实际情况修改。

安装、使用与维修
智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外,还注意以下事项:
1).用户收货时应按有关规定仔细检查,对于不马上安装的产品,应按正常使用条件规定,存放于适当的场所。
2).产品应采用专用吊具底部起吊。
3).产品水平安放在事先做好的基础上,然后将产品底座与基础之间的缝隙用水泥沙浆抹封,以免雨水进入电缆室,通过高、低压室的底封板接入高、低压电缆。
4).产品安装就位后应做好可靠接地;电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地、所有接地应共用一组接地装置,其接地电阻应小于4欧姆,从接地网引至本产品的接地引线应小于2条。
5).产品在安装完毕或维修后,投运前应时行如下项目的检验和试验:
(1)变电站内是否清洁;
(2)操作机构是否灵活;
(3)主要电器的通断是否灵活可靠;
(4)电器辅助触的通断是否可靠准备;

(5)表计及继电器动作是否准确无误;
(6)仪表及互感器的变化及接线极性是否正确;
(7)所有电器安装螺母是否拧紧,安装是否牢固可靠;
(8)母线连接是否良好,其支撑绝缘子,夹件是否安装可靠;

(9)电器的整定值是否符合要求,熔断器熔芯规格是否正确;
(10)主电路及辅助电路的接点是否符合电气原理图要求。
6).维修
(1)产品中所有元件安各自的技术要求维护;
(2)若选用的变压器为油浸式,每年应按规格至少进行一次油样分析检查;
(3)运行中的高压侧开关设备,经20次带负荷或2000次无负荷分合闸操作后,应检查触头情况和灭弧装置的损耗程度,发现异常应及进检修或更换。
(4)低压开关设备自动跳闸原因,待排除故障后,方能重新投运;
(5)避雷器每年应在雷雨季节到来之前进行一次预防性试验;

产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书,钥匙操作工具以及根据协议书提供的备品备件。
