☉ 产品概述

景观型地埋式变电站（以下简称：地埋式箱变）主要由地下式变压器和广告灯箱式的户外开关设备组成。地下式变压器是由变压器、离压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。广告灯箱式的户外开关设备为集广告牌及户外开关设备与一体的混合结构，安装在地面。箱体内部为离低压开关柜，两侧为广告灯箱，具有极值的视觉效果。
景观型地埋式变电站符合城市生态设计理念，占地面积小，美化环境，适用于城市交通主干道、住宅区、机场、车站、离速公路等场所，将成为城市配网设备的改造趋努。与传统箱变相比，具有以下显著的优点：

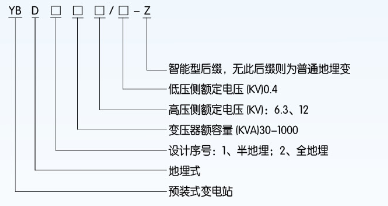

☉ 型号及含义

☉ 高可靠性
地埋式箱变所选用的地下式变压器箱体外充采用防腐不锈钢制作、全密封，离低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式保证了地埋式变压器的防腐和密封能力.整体防护等级达IP68.可短时浸没在水中运行。
高压保护配置灵活。既可选用SF6全绝缘环网柜对其进行保护，也可在地下式变压器前端采用油浸式负荷开关+插入式和后备熔新器方式进行全范围保护。在变压器发生故障时，可迅速切断故降点，不影响整体线路运行。
地坑基础设计和制作时进行了防水及排水考虑，顶部通风孔具备有效的防雨、防水功能，侧部及底部用特种防水材料处理，电缆进出线孔润均采用洛克塞克防水系统，确保渗水不能侵入。地坑内部安装有内外自动换热系统，底部安装有自动排水控制系统。
地埋式箱变可以浸没在水中运行，能抵御洪涝灾害，所有各项措施保证地埋变20年的使用寿命，可实现免维护、免检修，有效地提离了供电系统的可靠性。

☉ 节能降耗
节能降耗已成为全社会的共识，地埋式箱变优先选用的地埋式变压器为低损耗产品，可根提用户供求选用S11系列、S13系列、SBH15系列等低损耗变压器。

☉ 降低噪声
众所周知，箱式变电站对周围居民的影响最主要的因素可以说是变压器的燥声。变压器的声源主要来自铁心，安装在普通箱变里的变压器离地离地高度一般在1.2m左右，如果箱变安装在离居民窗口较近时，在夜深人静时其燥声不可避免的会传入居民室影响人们的睡眠。而一旦将变压器或箱变整体安装在地下，其燥声可以明显下降，对居民几乎没有影响。

☉ 美观与环境协调
一般的箱变占地面积较大，灌以很好的与周边环境协调。特别是在一些高档的生活小区，杂处在小区的配电设施或箱式变电站不能与小区环境相协调，影响到小区整体的美观，甚至会彩响到附件楼盘的销售。而地埋式箱变因为将变压器安装在地下，不会影响到周边环境。安装在地面的配电箱由于其体积小，设计灵活，很容男与周图环境相协调。如在生活小区里，地面的配电箱可以与小区绿化配套，成为小区最致的一部分；如在城市主干道和高速公路。

☉ 为客户创造价值
景观型地埋式变电站可完全在工厂预制，生产周期短，投资小，见效快。
景观型地埋式变电站造型美现、易与周围环境相协调。安装在生活小区，不但不影响周围楼盘的销量，提升小区的品位。
安装在城市主干道及高速路上的地埋式箱变，地面上为广告灯箱式的开关设备，其广告灯箱位将长期的广告益。

☉ 自动化程度高
景观型地埋式变电站可通过采用GPRS 无线网络技术的综合测控装置，向控管人员报告地下式组合变压器和高、低压开关设备的运行状况，极大的方便了对变电站的操控和使用

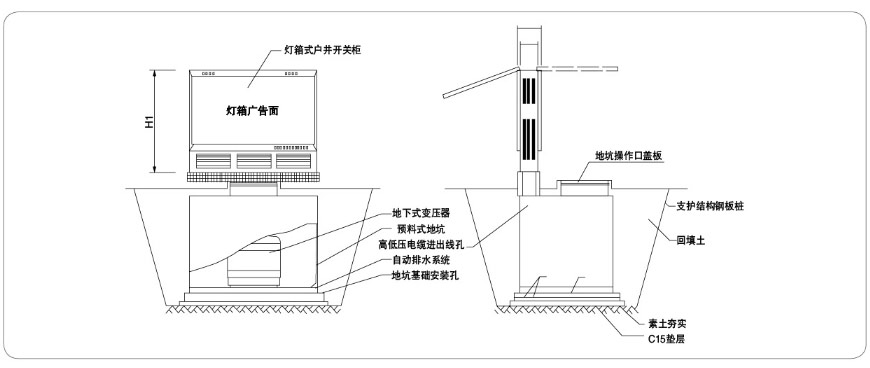

☉ 半地埋结构箱变安装示意图

说明：
1、以上尺寸仅作为参考，实际尺寸请以订货时厂家提供的图纸为准；
2、产品由地下式变压器、灯箱式户外开关柜和预制式地坑组成。是在工厂预先装配完成的成套设备，灯箱式开关柜外壳采用不锈钢制作；
3、预制式地坑为全密封防水设计，地坑上盖表面铺贴广场地砖装饰，地坑下部箱体为金属结陶依据GB/T19285《埋地钢质管道腐蚀工程俭验》的要求进行防腐处理；
4、地坑上盖设置可打开的检修孔，检修孔打开后有气缸支撑定位，通过检修孔可观察、操作地下式变压器工进入地坑进行电缆安凌连接。
5、建议根据地坑基础尺寸预埋接爆螺栓，等地坑就位、固定后，按地平线回填土，然后种植草皮。

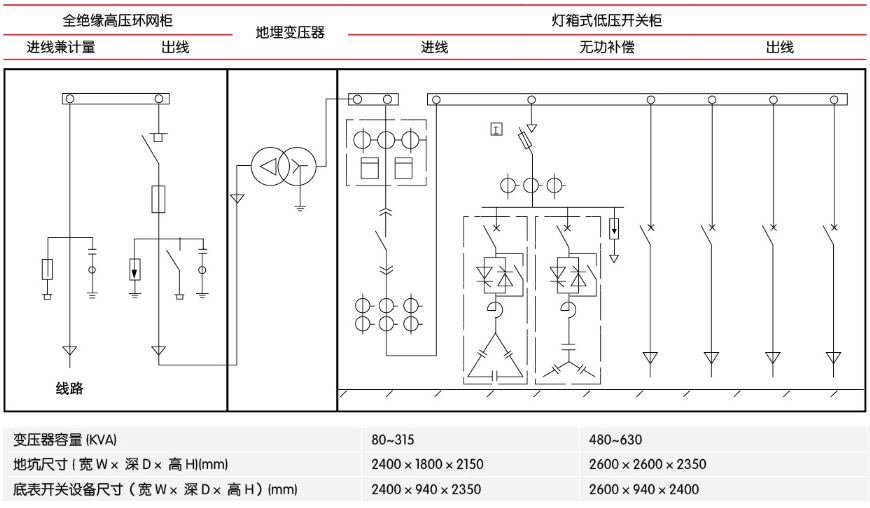

☉ 高压环网柜+地埋变压器+低压计量

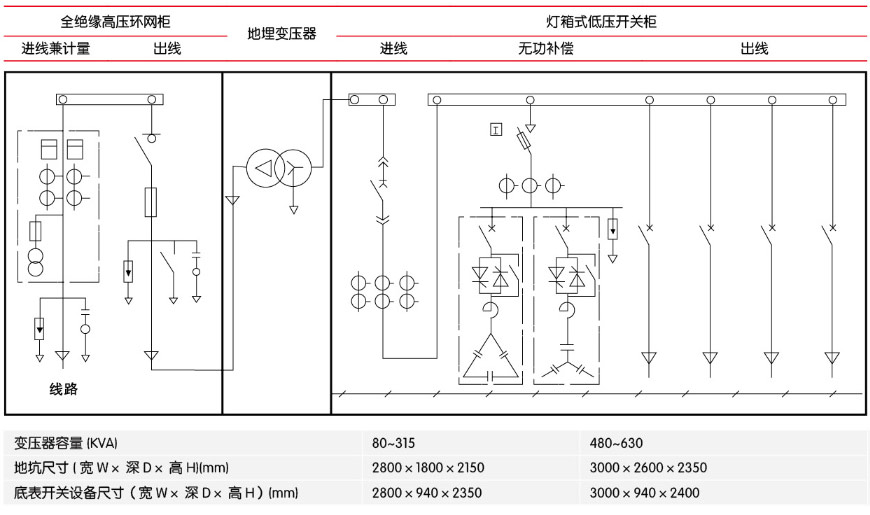

☉ 高压环网柜+高压计量+地埋变压器+低压馈线
