☉ 产品概述

预装式变电站（以下简称箱变）由高压开关设备、变压器、低压开关设备三个部分组成，总体布置有组合式和一体式（俗称欧变）。所谓组合式是这三个部分各为一室而组成“目”或“品”字形布置，一体式足以变压器为主体，高压负荷开关及熔断器等装在变压器箱体内，构成一体式布置。

小型化、智能化预装式变电站，欧式箱变的高压室基本是高压负荷开关，高压熔断器和避雷器等组成！能够实行停送电操作同时有过负荷和短路防护！而欧式箱变低压室基本是低压空气开关，电流互感器，电流表，电压表等！欧式箱变拥有先进的可靠技术，箱体都是采用领先的加工技术，拥有良好的耐腐蚀，耐磨性能！并且组合灵活，方便运输，安装，施工便捷，费用少，无污染，运行安全可靠，全绝缘等等优异的特点！并且小型化欧式箱变是具备自动化程度高的设备，是由智能化设计，能够对各方面起到全面的保护，达到无人看守的需求！小型化欧式箱变是最节省投资，见效最快！

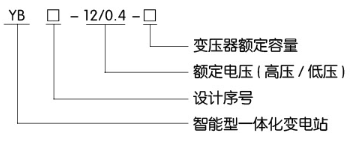

☉ 型号及含义

☉ 使用环境条件

◆ 海拔高度不超过4000m；
◆ 环境温度：-25℃-40℃；
◆ 相对湿度：日平均值不大于95%，月平均值不大于90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

☉ 产品介绍

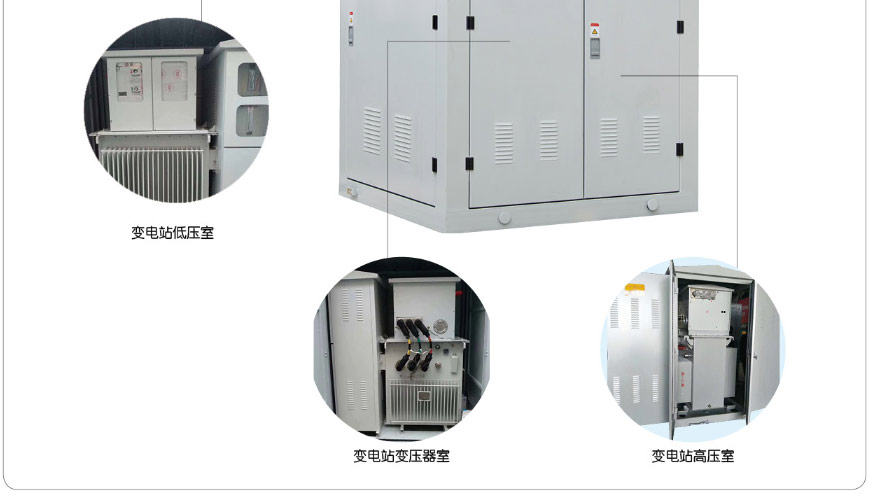

◆ 整体结构
a、产品主要分：高压开关室、变压器室、低压开关室三部份，三部份可分体运输。
b、产品采用独特的大循环散热设计保证产品温升水平，各室之间单独密封不会形成各室之间的热交换。
C、产品外壳采用优质不锈钢板制作。钢板结构的各个零部件均经过特殊的防腐处理，不锈钢板结构具有极强的耐腐蚀能力和良好的机械强度。
d、产品可直接安装在户内，不需要另外建筑基础，节约成本及空间，安装方便。
◆ 高压室
高压采用本公司自主研发的SF6充气开关柜，把所有开关设备、母线等密封在密闭的不锈钢箱体内，外部无裸露带电体。运行安全、可靠性高；全模块化设计，所有模块都可根据用电要求实现侧出线及顶部扩展的连接方式，最大限度的满足供电方案的需要。
◆ 低压室
低压侧进出线均采用新型塑壳断路器，开关体积小、无飞弧、更换方便；多功能智能综合保护控制器及新型集成无功补偿装置。
◆ 变压器室
变压器采用环氧树脂全绝缘变压器，绝缘耐热等级为F级，变压器无任何助燃材料，在运行中不产生任何不利于环境的气体或其他中间产物，具有良好的阻燃，环保、节能等特性。
◆ 内部连接
压器与中式固体开关之间采用本公司的固体绝缘电缆附件连接，安全可靠，全绝缘。

☉ 高压侧

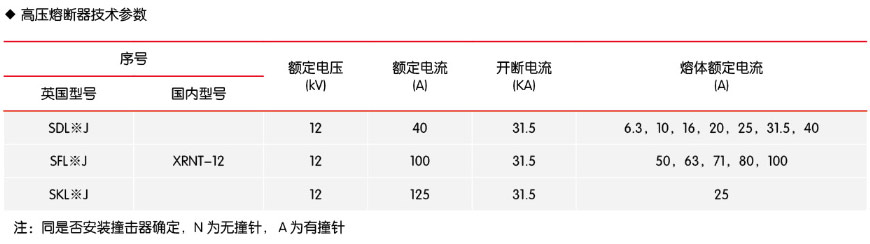

智能型一体化变电站高压一般采用负荷开关一一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1 等真空断路器保护。

☉ 用途
广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

☉ 执行标准
本产品符合下列标准：GB/T17467-1998《高压/低压预装式变电站》
DL/T537-93《6-35kV箱式变站订货技术条件》

☉ 低压侧

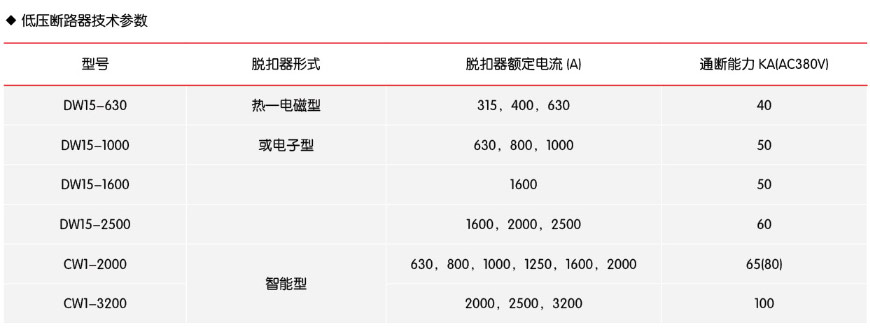

低压侧主开关采用万能式或智能式断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。

☉ 变压器
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11 系列变压器，也可选用树脂绝小性儿或NOMEX纸绝缘环保型干式变压器，底部配有小车，变压器可方便地进出。

☉ 性能参数

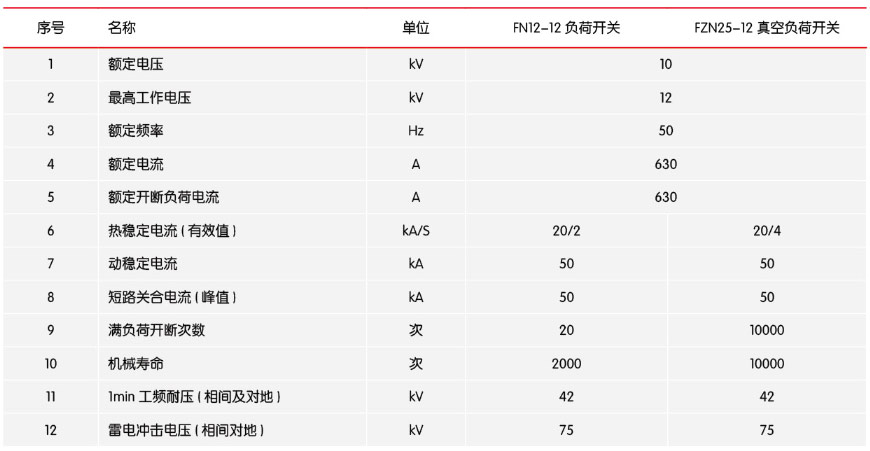

◆ 负荷开关技术参数

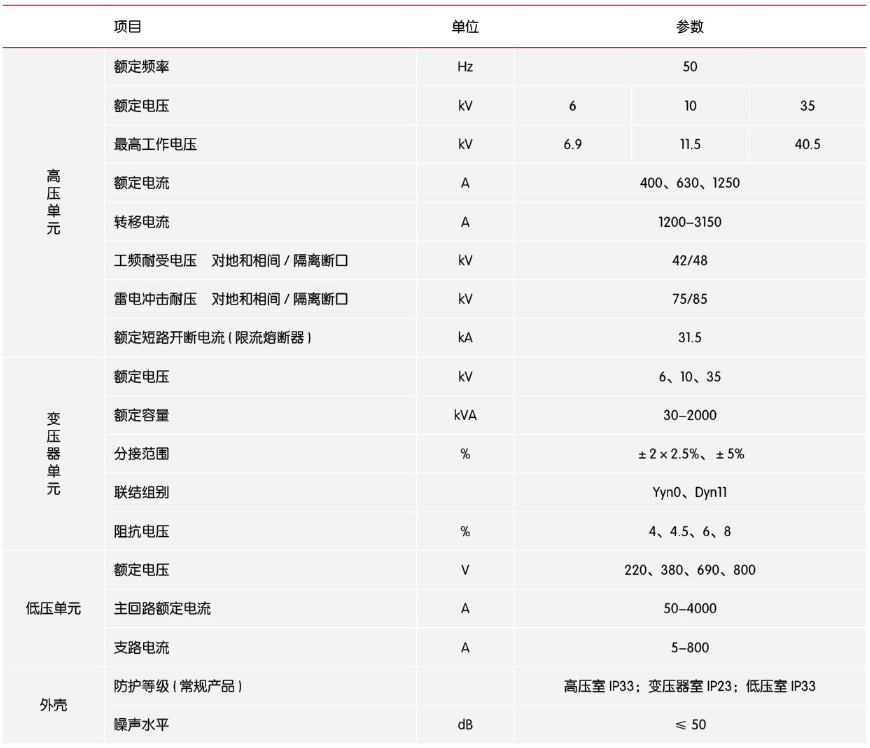

☉ 性能参数

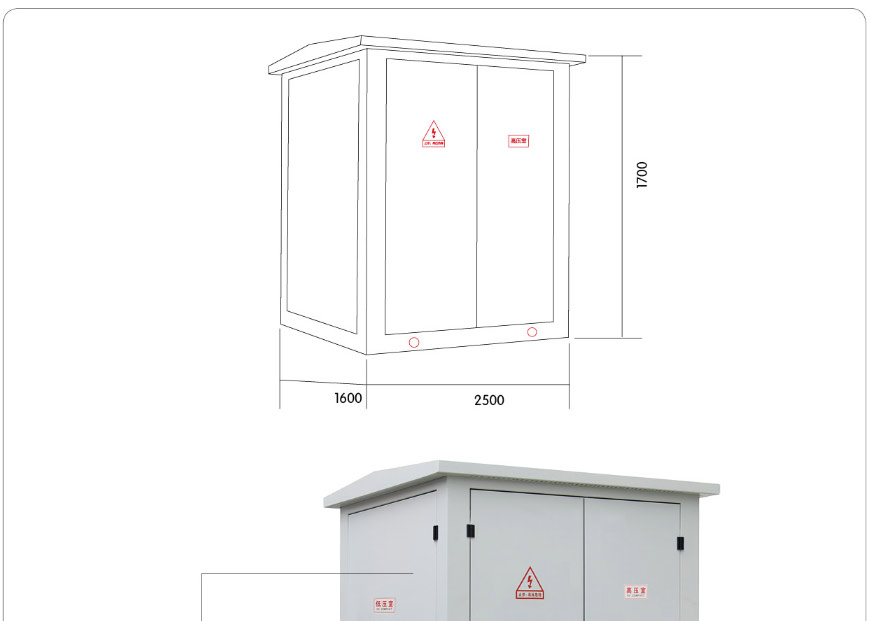

☉ 变电站平面

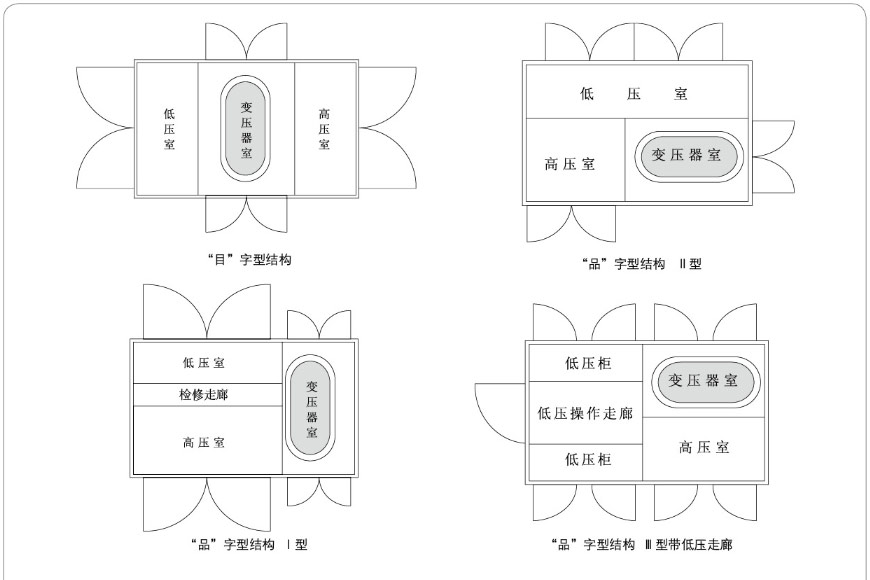

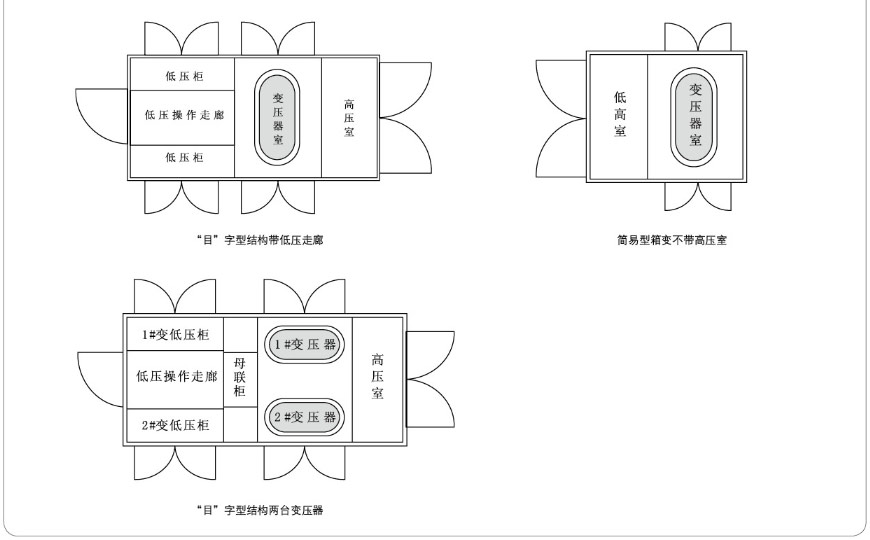

☉ 布置图
