☉ 适用范围

GB7251.1-2005《低压成套开关设备和控制设备》

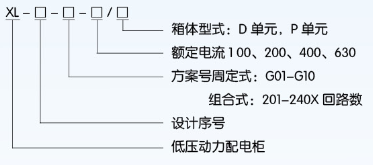

☉ 型号及含义

☉ 使用环境条件
1.海拔高度不超过2000米。
2.环境温度、周围空气温度不高于+40℃，而在24小时周期内平均温度不高于+35℃，周围空气温度不低于-100℃
3.空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对温度在最高温度为+40℃时不超过50%，在最低温度允许有较高的相对温度，如+20℃以下时为90%，应考虑到由温度变化而可能偶然产生一般凝露。
4.用户有特殊要求时可与制造厂协商解决。

☉ 结构特点
1.本装置采用落地式安装，可直接安装在变压器下方。柜体采用优质钢板焊接或组装而成，刀开关操作手柄装于柜前右柱上，可以作为切换电源之用。动力配电箱前面装有一只电压表。指示汇流母线电压。动力配电箱前面有门，门打开后，动力配电箱内全部设备敞露，便于检修维护。本动力配电箱均采用国内自行设计的新型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点，动力配电箱装有断路器作为短路保护外，门前可装操作按钮。
2.操作方式：手动
3.安装方式：垂直安装4.接线方式：固定接线

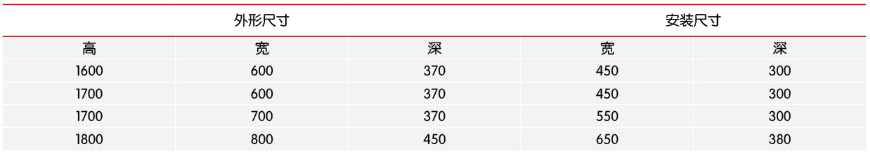

☉ 技术参数

☉ 安装与使用
1.动力配电箱检查合格后方可装箱运输。当产品送抵目的地后，首先检查箱是否完整。若动力配电箱不是立即安装使将产品存放在干燥清洁之处。
2.动力配电箱可按安装图进行安装，基础槽钢及螺钉由用户自备，如系电缆出线，则用户埋好基础槽及底糊螺栓外电缆沟。
3.动力配电箱经安装或检修后，在投入运行前必须进行一系列项目的检查和试验。
（1）检查内部电器设备和线路是否符合原理图
（2）检查并操作开关数次，是否灵活、正常。
（3）检查并试验所有的表计及继电器动作是否准确。

☉ 订货须知
一次线路方案
    （1）二次线路系统（原理图）；
    （2）每只箱内所装电器设备详细规格及数量并填写订货规范书；
    （3）联拼箱的排列及组合图。

制造厂供货时提供的文件及附件
    （1）送货清单。
    （2）产品合格证。
    （3）出厂检验报告。
    （4）产品说明书
    （5）一次系统图、控制原理图和二次接线图。

    （6）柜门钥匙、操作手柄及合同规定的备品备件。

    （7）主要元件的使用说明书。
