☉ 适用范围

KYN28-24开关设备具有各种防止误操作的功能，包括防止带负荷移动手车，防止接地开关闭合位置合断路器，防止带电合接地开关和防止误入带电隔室等功能。KYN28-24开关设备配置性能优良的VS1-24系列高压交流真空断路器手车及YD4G-24系列固封式真空断路器手车。开关设备二次回路配置先进可靠的控制保护元件；母线采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑，是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。

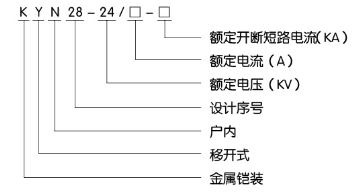

☉ 型号及含义

☉ 产品制造标准

◆ GB311.1高压输变电设备的绝缘配合
◆ GB1984 高压交流断路器
◆ GB39063.6KV~40.5kV交流金属封闭开关设备和控制设备
◆ GB/T11022高压开关设备和控制设备标准的共用技术要求
◆ IEC60694高压开关设备和控制设备标准的共用技术要求
◆ IEC62271-200：2003高压开关设备和控制设备第200部分：额定电压1kV
以上52kV及以下的交流金属封闭开关设备和控制设备

☉ 正常和特殊使用条件

◆ 正常使用条件
环境温度：最高温度：+40℃.最低温度：-15℃，且在24h内测得的平均值不超过35℃。
湿度条件如下：
一一日相对湿度的平均值不超过95%；月相对湿度平均值不超过90%；

一一日水蒸气压力的平均值不超过2.2kPa；月水蒸气压力平均值不超过1.8kPa；在这样的条件下偶而会出现凝露；海拔不超过1000m；周围空气没有明显地受到尘埃、姻、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；来自开关设备和控制设备外部的振动或地动是可以忽略的；在二次系统中感应的电磁干扰的幅值不超过1.6kV。
◆ 特殊使用条件
在超过GB/T1022规定的正常环境条件下使用时，本公司和用户可就特殊运行条件进行协商，并达成协议。
为防止凝露现象，开关设备设有加热器，当开关设备处于备用状态时即应投入使用。开关设备正常运行时也应注意投运加热器。

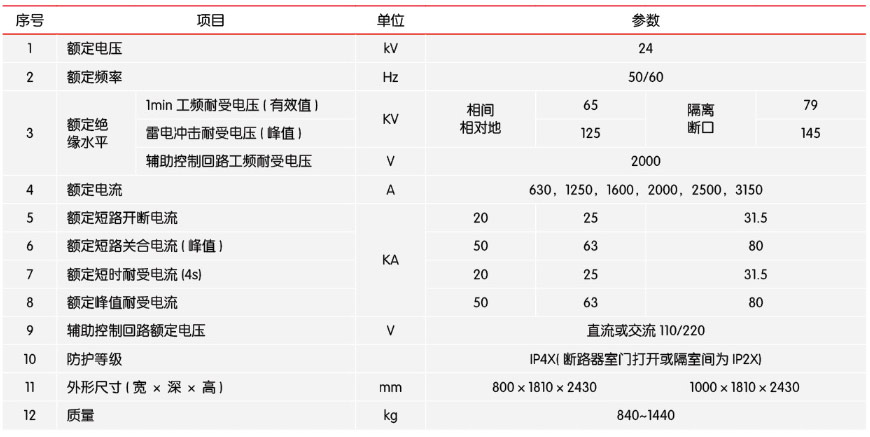

☉ 技术参数件

☉ 结构和工作原理

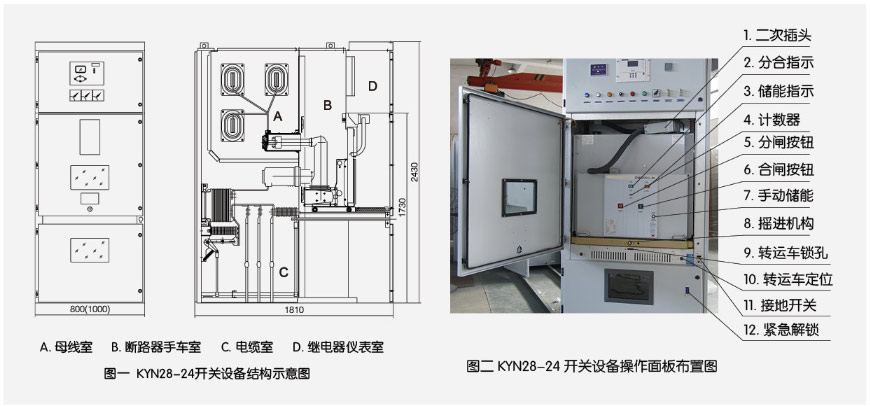

◆ 结构简述
KYN28-24开关设备由柜体和可移开部件（俗称手车）两大部分组成。柜体用金属隔板分成多个功能隔室，如母线室、断路器室、电缆室和继电器仪表室等。
开关设备的可移开部件可配置真空断路器手车、电压互感器手车、避雷器手车、隔离手车和熔断器手车等。

☉ 主要结构特点

开关设备可以背靠背组成双重排列或靠墙安装，既提高了开关设备的安全性和灵活性，又减少占地面积。

◆ 外壳
开关设备的外壳选用进口敷铝锌钢板，经CNC机床加工，采取多重折边工艺制作而成。整个柜体具有精度高和很强的抗腐蚀与抗氧化性能，而且由于采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高，外形美观。柜体采用组装式结构，用拉柳螺母和高强度的螺栓连接而成，使加工生产周期缩短，零部件通用性强，占地面积少，便于组织生产。

◆ 手车
手车骨架采用薄钢板经CNC机床加工后组装而成。手车与柜体配合精度高，机械联锁安全、可靠、灵活。手车根据用途不同分为断路器手车、电压互感器手车、计量手车、隔离手车等，同规格手车可以自由互换。手车在柜体内有断开/试验位置和工作位置，每一位置都分别有定位装置。
以保证联锁可靠。各种手车均采用丝杆推进、退出，操作轻便、灵活，适合值班人员操作。当手车需要移开柜体时，用一台专用转运车，就可方便取出，以便进行各种检查和维护。
当手车用运转车运入柜体断路器室时.便能可靠锁定在断开/试验位置，并且柜体位置指示灯显示其所在位置。只有手车完全锁定后，才能摇动丝杆推进机构，将手车推向工作位置。手车到达工作位置时，推进手柄操作力突然加大并摇转不动，其对应位置指示灯便显示其所在位置。手车的机械联锁能可靠保证手车只有在工作位置或试验位置，断路器才能进行合闸；而且断路器只有在分闸状态，手车才能移动。

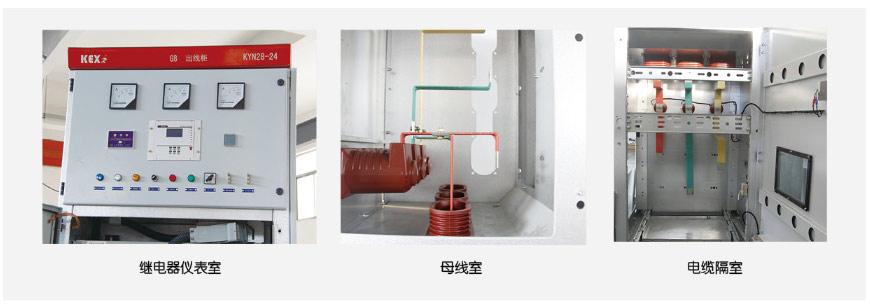

◆ 隔室
开关设备主要电气元件都在其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室等。各隔室防护等级都达到IP2X。除继电器仪表室外，其它三个隔室都分别有泄压通道。由于采用了中置式形式，电缆室空间大为增加，因此设备可并接多路电缆。
a）母线室隔室A：主母线是单台拼接相互贯穿联接，通过分支母线（静触头盒）及主母线绝缘套管固定。主母线和联络母线为矩形截面的铜排，用于大电流负荷时采用双母排。对于特殊需要，母线可用热缩套管和定制的绝缘罩盒覆盖。相邻柜母线间安装有绝缘套管，如果出现内部故障电弧时，套管能有效把事故限制在隔室内而不向其它柜蔓延。

b）断路器隔室B：隔室两侧安装了轨道，供手车在柜内由断开/试验位置移动至工作位置。静触头盒的隔板（活门）安装在手车室的后壁处，当手车从断开/试验位置移动到工作位置过程中，静触头盒口上的上、下活门与手车联动自动打开；当反向移动时，活门则自动闭合，直至手车退至一定位置而安全覆盖住静触头盒，形成有效隔离。由于上、下活门之间不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体。在断路器室门关闭时，手车同样能被操作。通过门上的观察窗，可以观察隔室内手车所处的位置，合、分闸指示及储能状况。
c）电缆隔室C：开关设备采用中置式，因而电缆室空间较大。电流互感器、接地开关装在隔室后壁上（接地开关也可根据客户需要装在开关柜的中部），避雷器安装于隔室后下部。将手车和可抽出式水平隔板移开后，施工人员能从正面进入柜内安装和维护。电缆室内的电缆连接导体，每相可并接1-3根电缆，必要时每相可并接6根电缆、电缆隔室的柜底配制可卸式开缝的金属封板或不导磁金属封板，确保施工方便。
d）继电器仪表室D：继电器仪表室内可安装继电保护元件、仪表、带电显示指示器以及特殊要求的二次设备。控制线路敷设在线槽内，线槽有金属盖板，可使二次线与高压元件隔离。左前侧线槽是为控制电缆的引进和引出预留的，底板相应部位开有二次线与电缆穿线孔。在继电器仪表室的顶板上还留有便于施工的小母线穿越孔，接线时仪表室顶盖板可翻开，便于小母线的安装。

◆ 泄压装置
在手车室、母线室和电缆室的上方均设有泄压装置，当隔室内发生故障产生电弧时，开关柜内部气压升高，装设在前门上的特殊密封圈把柜门封闭起来，顶部装置的泄压金属板被自动打开，释放压力和高温气体，确保操作人员和开关设备的安全。

◆ 二次插头与手车的位置联锁
开关设备和手车的二次连线是通过二次插头的联络实现的，二次插头通过一根尼龙波纹伸缩管与手车相联，二次插座装设在开关柜手车的右上方。手车只有在试验/断开位置时，才能插上或拔除二次插头。手车进入工作位置时二次插头被锁定。配装合闸闭锁电磁铁的断路器手车，在二次插头接通之前，手车的合闸机构被电磁铁锁定，仅能分闸，无法进行合闸操作。

◆ 带电显示装置
开关设备可装检测一次回路运行的带电显示装置，该装置有高压传感器和显示器两部分组成。该装置可以提示高压回路带电状况，还可以和电磁锁配合，对操作手柄，柜门和邻柜实现强制闭锁，达到防止带负荷移动隔离手车、防止带电关合接地开关、防止误入带电间隔的目的，提高配套产品的防误性能。

◆ 防止凝露
为了防止在高湿度或温度变化较大的环境中产生凝露，在断路器室和电缆室分别装设电加热器，以便在上述运行条件下防止绝缘事故的发生。

◆ 接地装置
在电缆室内单独设有5×40mm2的接地铜排，且贯穿相邻各柜并与柜体良好连接，供直接接地之元器件使用。由于整个柜体用敷铝锌板相拼连，这样使整个柜体都处在良好的接地状态之中，确保运行操作人员触及柜体时的安全。
