☉ 概述

欧式电缆分支箱是近年来广泛用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门、利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。

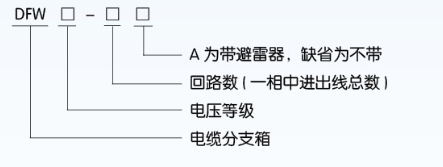

☉ 型号定义

☉ 使用环境

1.环境温度：最高气温+40℃，最低气温-30℃；
2.风速：相当34m/sl不大于700Pal；
3.湿度：日相对湿度平均值不大于95%；月相对湿度平均值不大于95%；
4.防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2；
5.安装地点倾斜度：不大于3°；
6.安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无据烈震动。

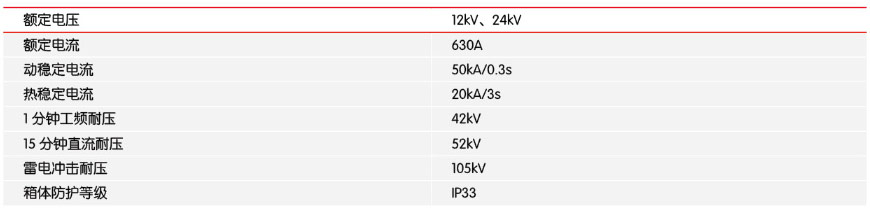

☉ 技术参数

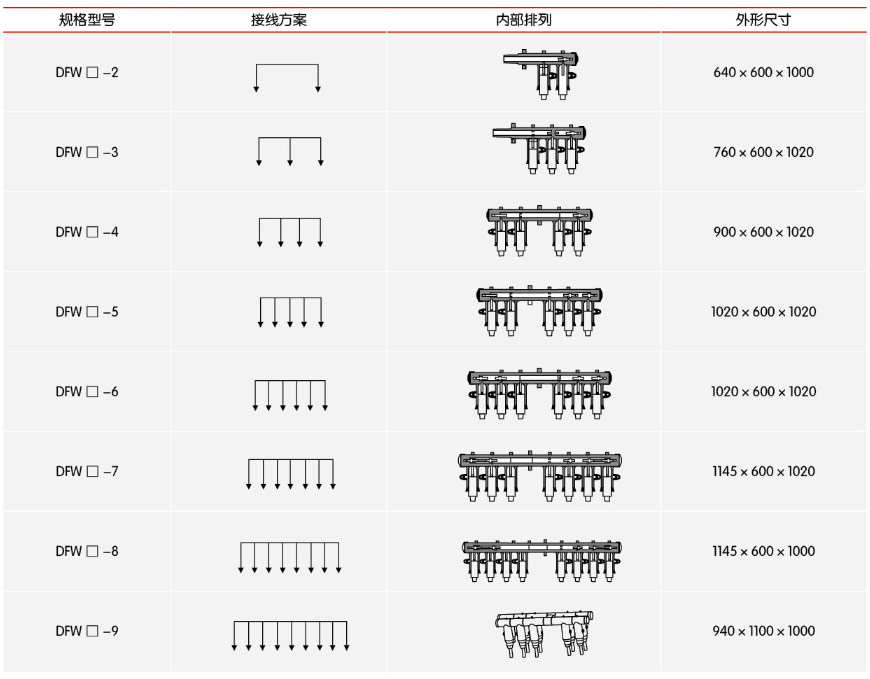

☉ 订货编号说明

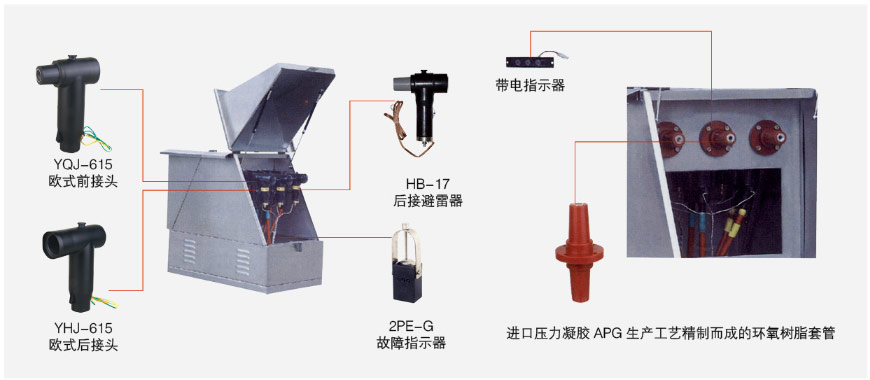

☉ 欧式电缆分支箱结构示例图

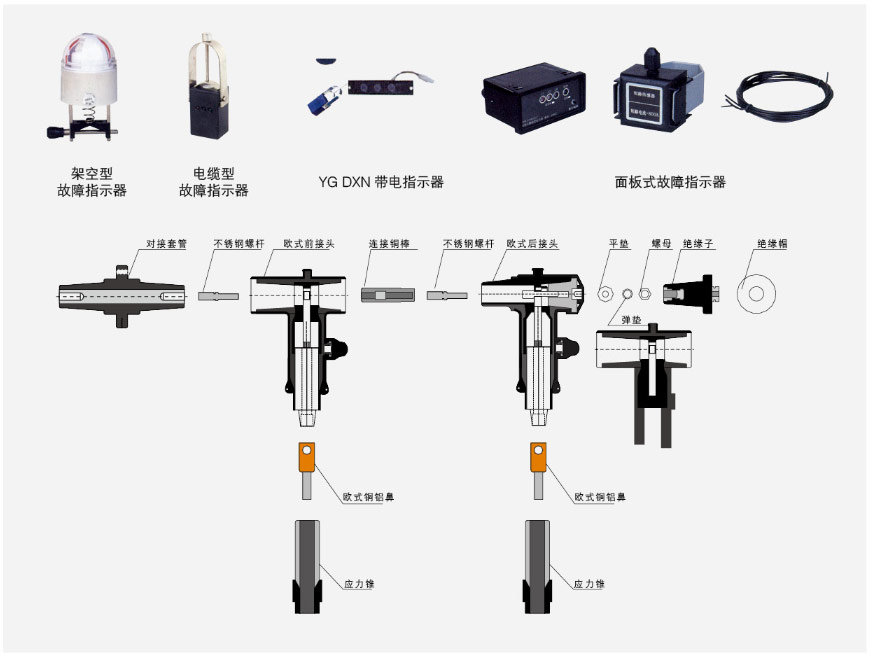

☉ 电缆插头安装示意图
